Подключение проекта к монитору
Для загрузки проекта в mplc нужно перейти в меню Операции над процессами и выбрать пункт Настройки хоста:

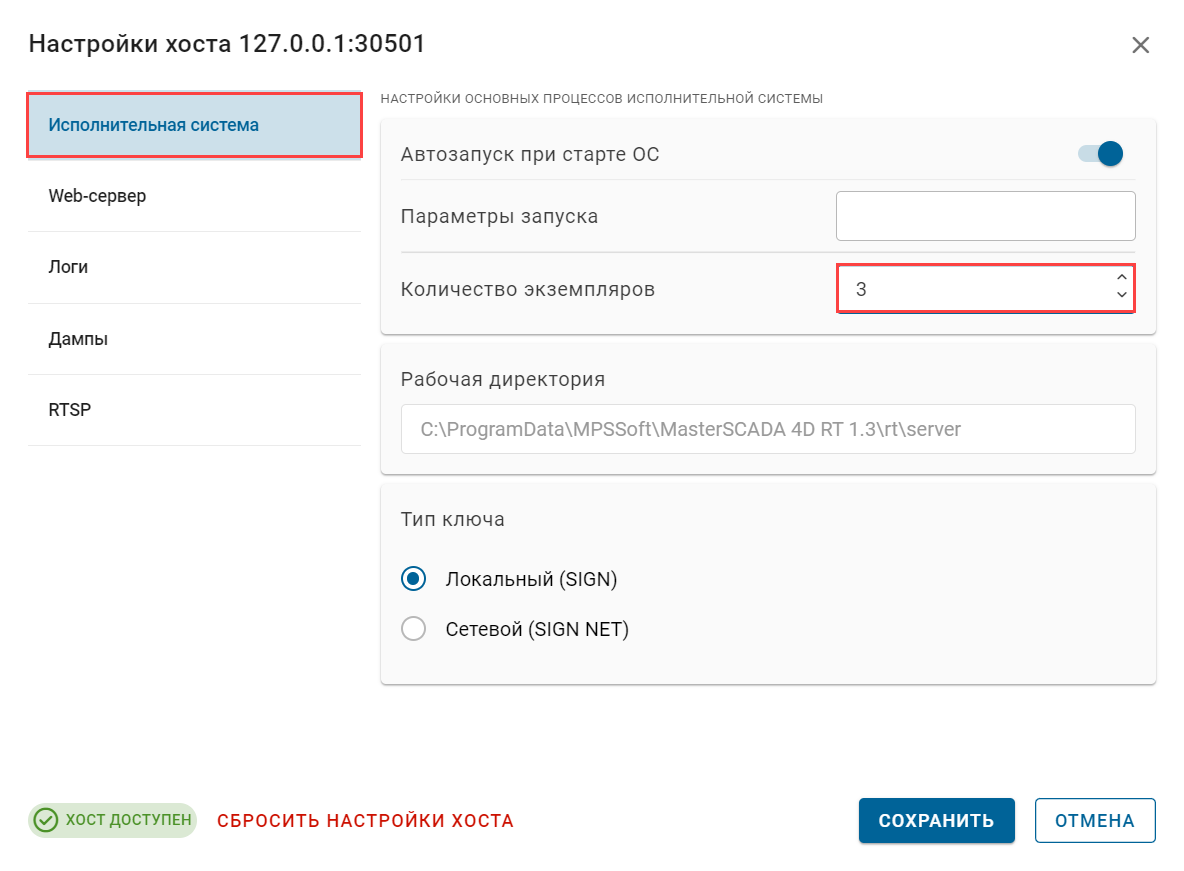

Далее указать нужное количество экземпляров и сохранить изменения:

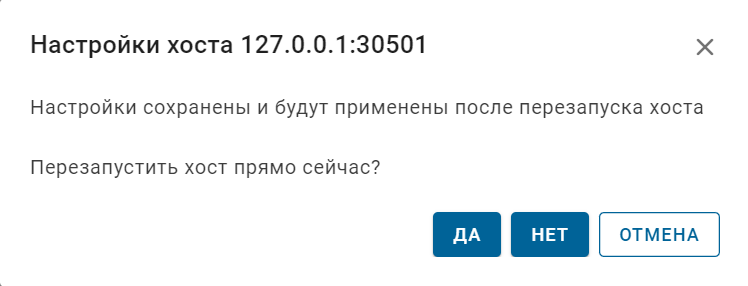

После сохранения нажать кнопку Да в появившемся окне для перезапуска хоста:
Далее необходимо загрузить проект. Для этого нужно перейти в среду разработки MasterSCADA 4D DT 2.0 и нажать на кнопку Подключить
, в уведомлениях нажать на кнопку загрузить конфигурацию:

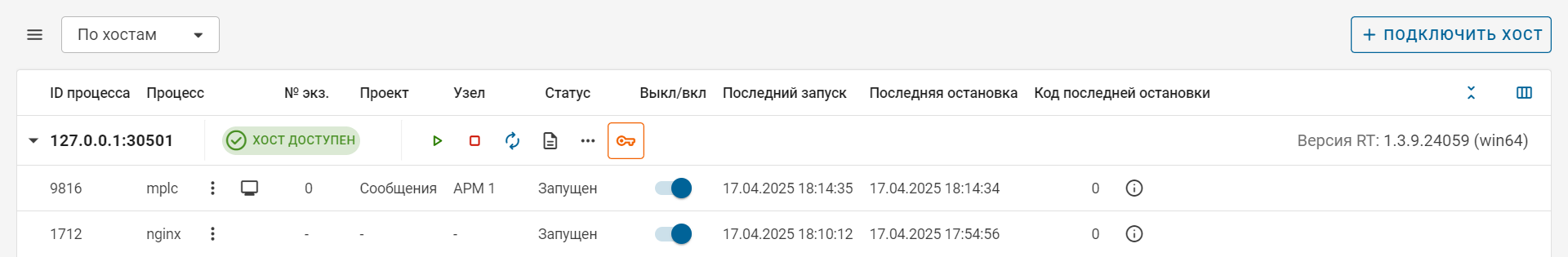

Окно MasterSCADA Monitor после загрузки проекта имеет вид:
Важно! В проекте должны быть настроены соответствующие номера экземпляров mplc.
Импорт проектов
Импорт доступен в трех вариантах:
•Импорт проектов во все mplc на хосте - кнопка Импортировать в меню Операции над процессами хоста;
•Импорт проекта в конкретный экземпляр mplc - кнопка Импорт проекта в меню Операции над процессом;
•Импорт проекта во все mplc, в которые должен быть загружен соответствующий проект - кнопка Импорт проекта в меню Операции над процессами проекта.
Операция импорта использует архивы, которые могут быть получены с помощью операции Экспорта в MasterSCADA Monitor.
Важно! Для импорта проектов процессы должны быть остановлены.

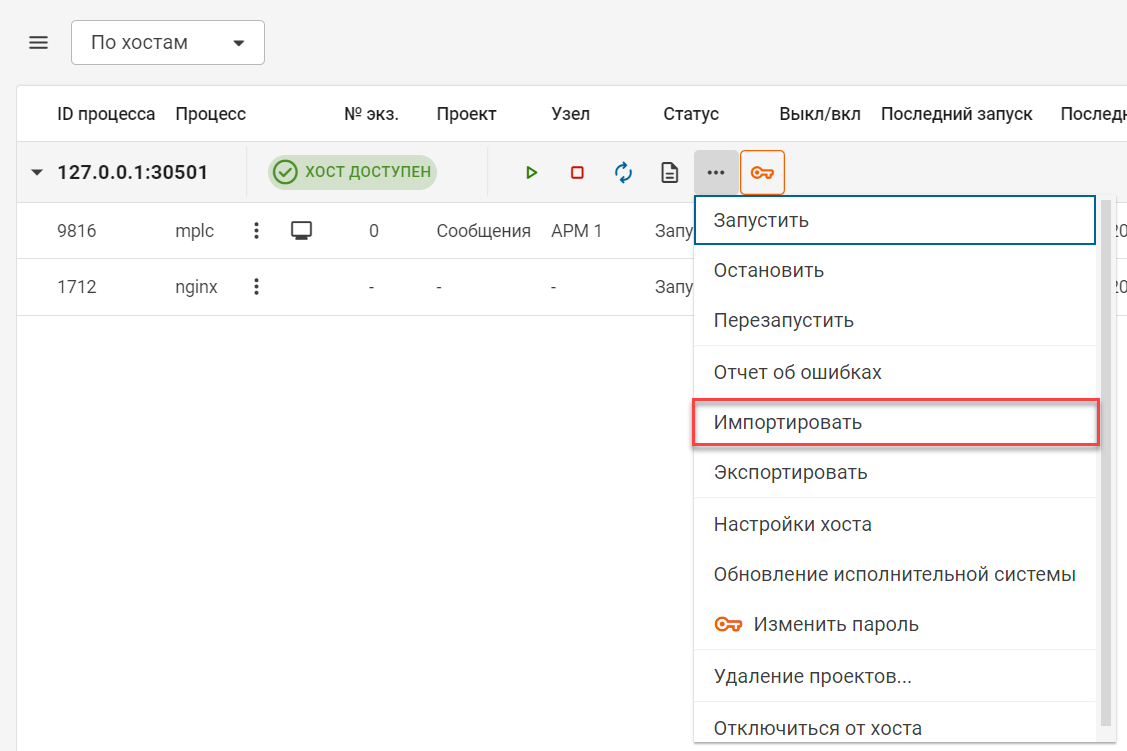

Для импорта проектов во все mplc на хосте нужно перейти в меню Операции над процессами хоста и выбрать пункт Импортировать:
Важно! В проекте должны быть настроены соответствующие номера экземпляров mplc.

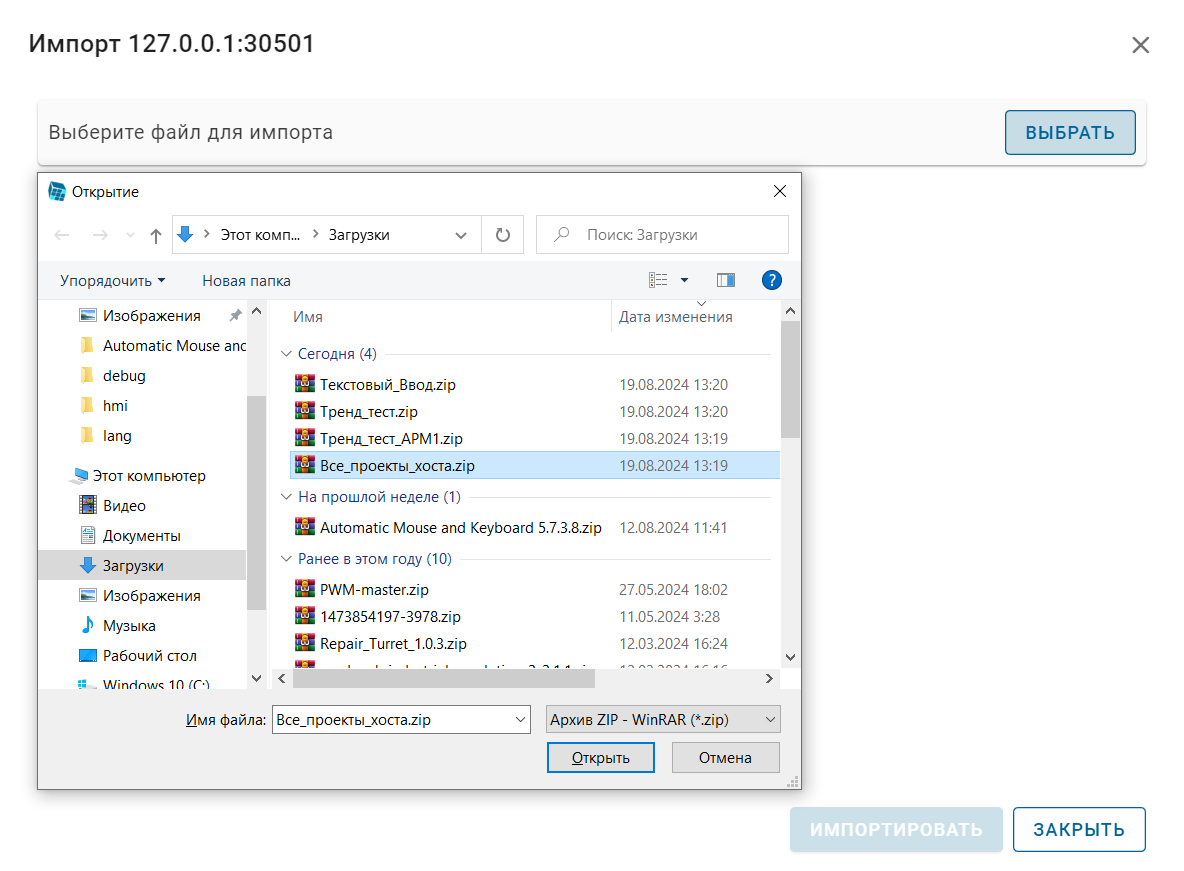

Далее в появившемся окне нажать кнопку Выбрать для выбора нужного проекта формата .zip:

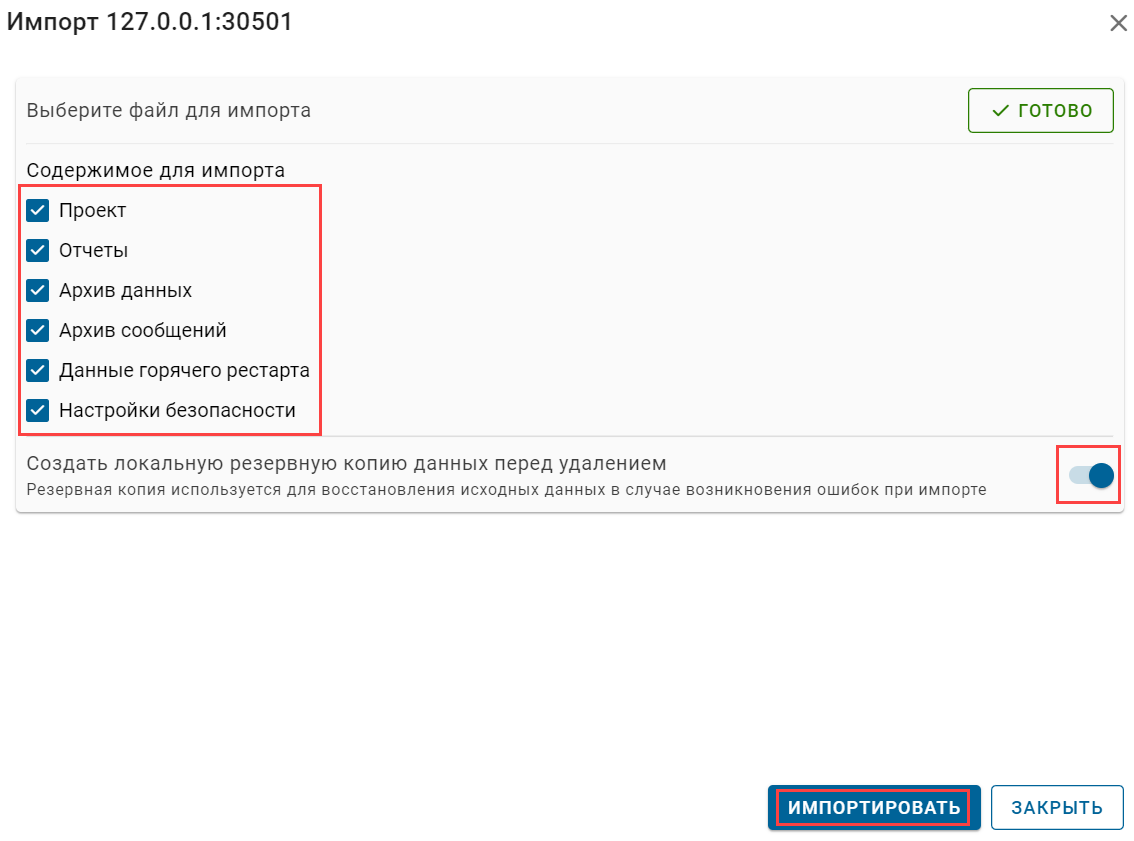

После выбора импортируемого файла в окне появятся настройки импорта, где можно выбрать содержимое для импорта и сделать резервную копию данных, если в mplc уже был загружен другой проект.
По умолчанию окно имеет вид:

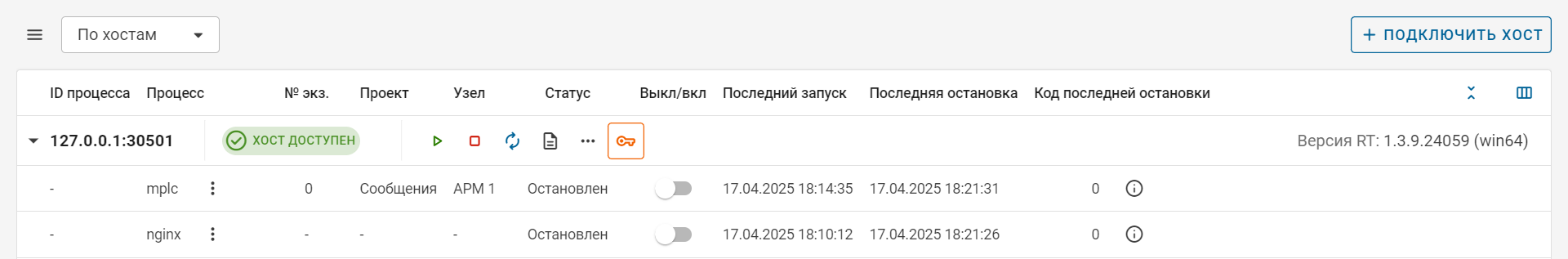

Далее нажать кнопку Закрыть, окно Таблицы процессов после операции импорта имеет вид:
Для импорта проекта в конкретный экземпляр mplc и импорта проекта во все mplc, в которые должен быть загружен соответствующий проект, действия аналогичны.

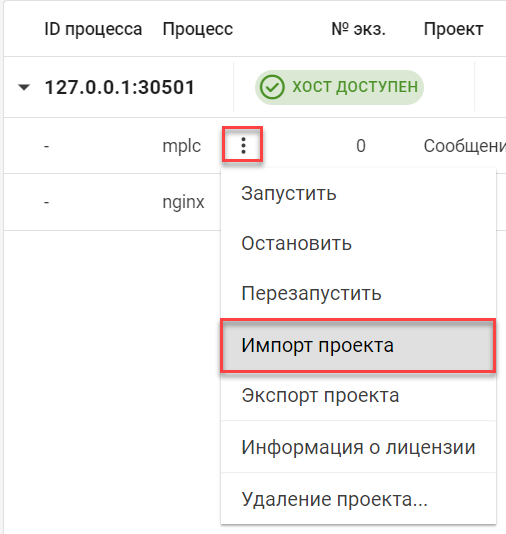

Меню импорта проекта в конкретный экземпляр mplc имеет вид:

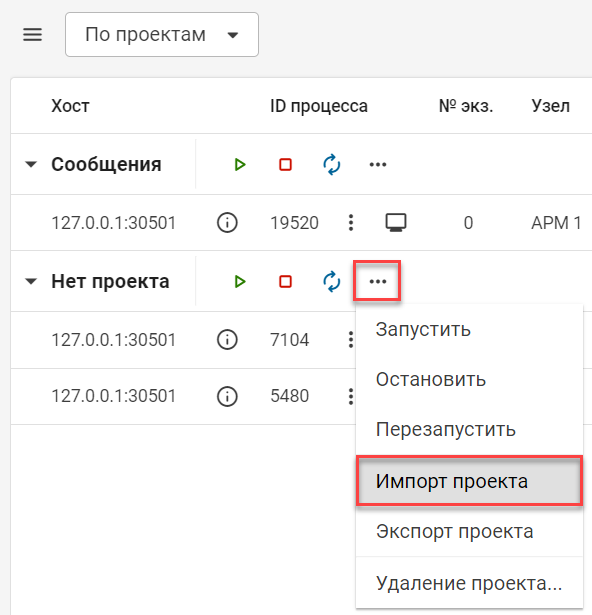

Меню импорта проекта во все mplc, в которые должен быть загружен соответствующий проект, имеет вид:
Экспорт проектов
Экспорт доступен в трех вариантах:
•Экспорт проекта с конкретного экземпляра mplc - кнопка Экспорт проекта в меню Операции над процессом.
•Экспорт проектов со всех mplc на хосте - кнопка Экспортировать в меню Операции над процессами хоста.
•Экспорт проекта со всех mplc, в которые загружен соответствующий проект - кнопка Экспорт проекта в меню Операции над процессами проекта.

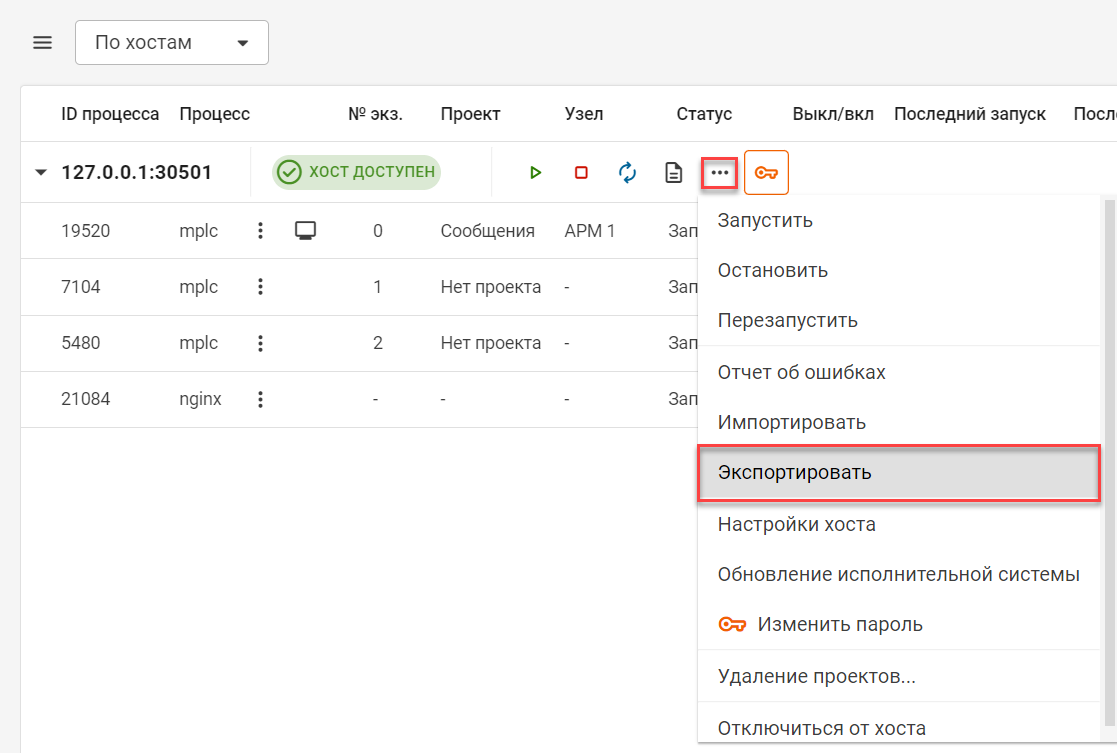

Для экспорта проектов со всех mplc на хосте нужно перейти в меню Операции над процессами хоста и выбрать пункт Экспортировать:

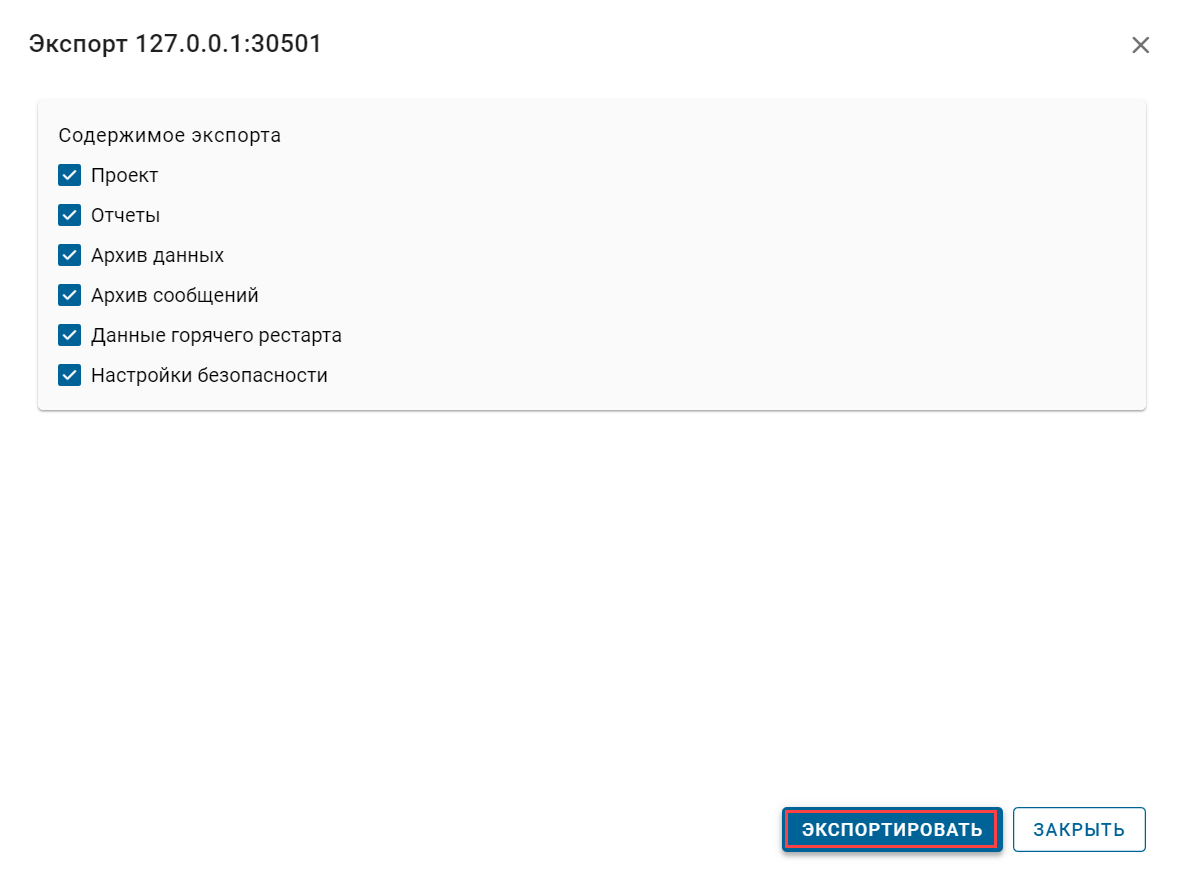

По умолчанию окно экспорта имеет вид:

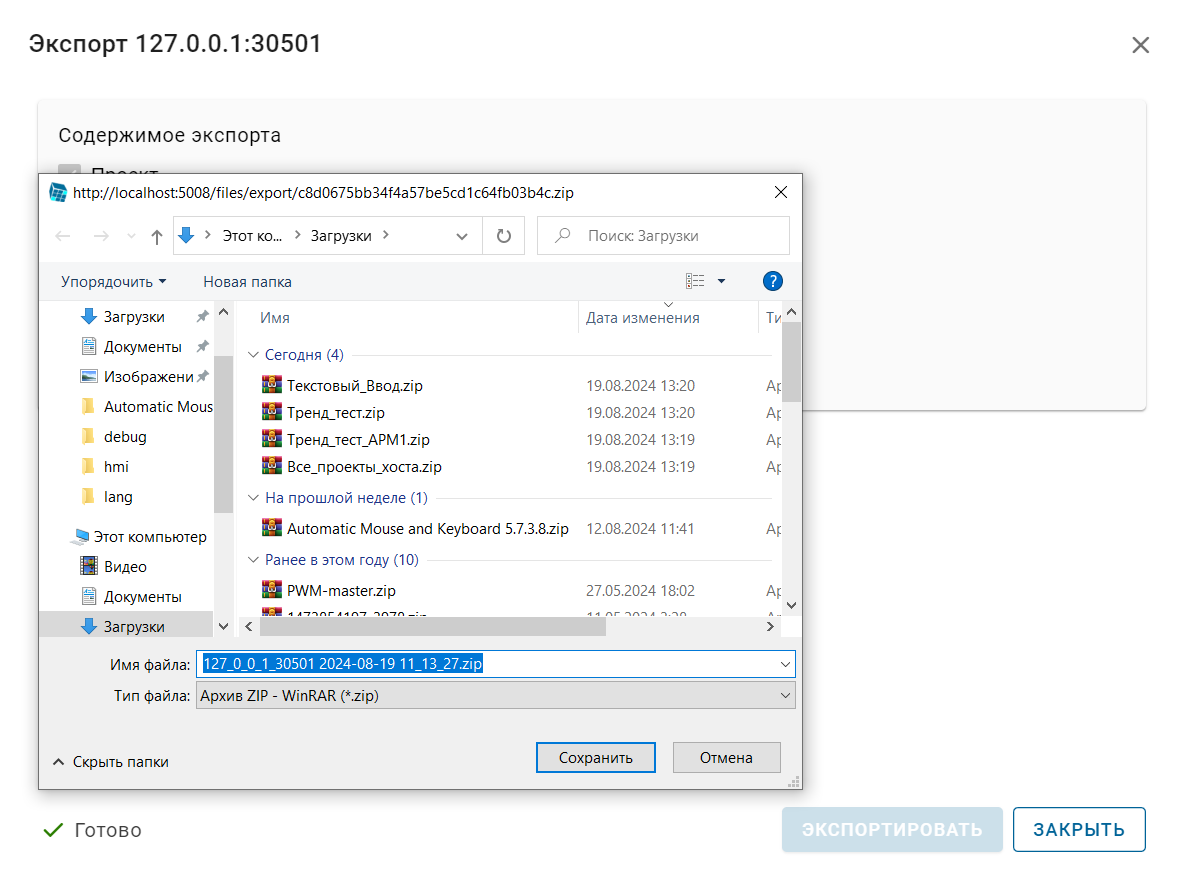

После нажатия кнопки экспортировать нужно указать имя файла формата .zip и место его сохранения. По умолчанию имя файла содержит IP-адрес хоста, порт, дату и время создания файла:
Для экспорта проекта с конкретного экземпляра mplc и экспорта проекта со всех mplc, в которые должен быть загружен соответствующий проект, действия аналогичны.

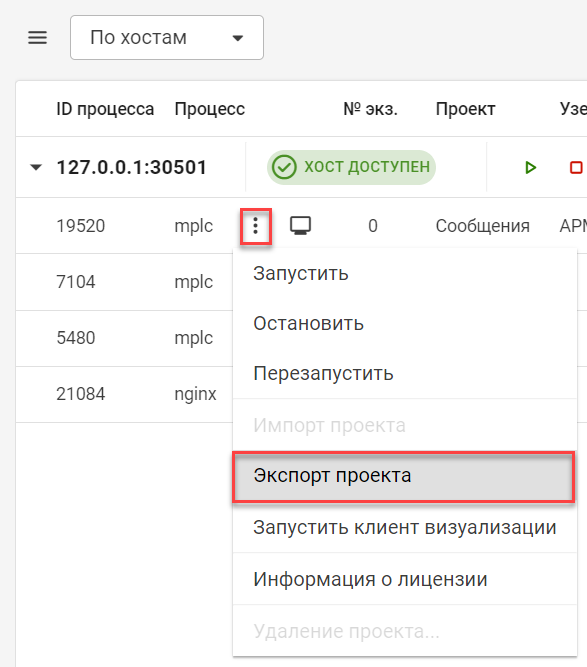

Меню экспорта проекта в конкретный экземпляр mplc имеет вид:

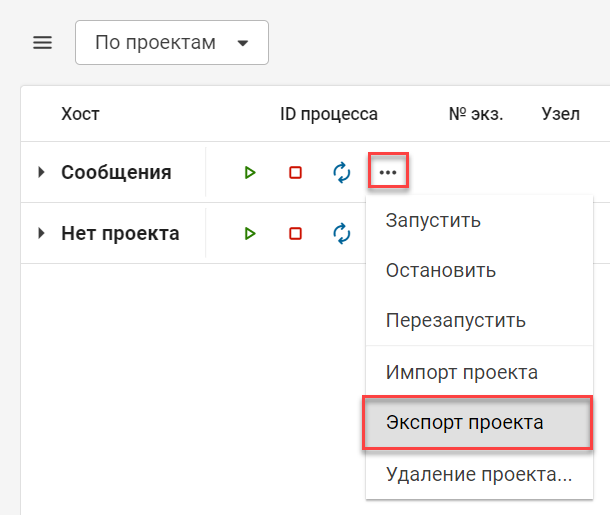

Меню экспорта проекта во все mplc, в которые должен быть загружен соответствующий проект, имеет вид:
