Инструментарий - это панель элементов, в которой сосредоточены основные инструменты для создания отчета. Инструментарий располагается слева в окне дизайнера, в виде вертикальной панели.
Вид инструментария по умолчанию:
В верхней части панели находятся категории компонентов. Нажатие на кнопку панели приведет к открытию дополнительной панели, на которой будут располагаться все возможные элементы данной категории.
Категория |
Назначение |
|
Категория содержит простые секции - базовые элементы для построения отчетов. Назначение, каждой секции категории сморите в разделе Типы секций. |
|
Категория содержит секции, которые нельзя расположить непосредственно на странице, но их можно положить на любую простою секцию. Это позволяет строить очень сложные кросс отчеты. Назначение, каждой секции категории сморите в разделе Типы секций. |
|
Категория содержит простейшие компоненты для отображения данных. |
|
Категория содержит элементы: электронная и цифровая подпись. |
|
Категория содержит элементы, которые позволяет в отчете выводить штрих-коды, и QR-коды. Порядок работы со штрих-кодами смотрите в соответствующем разделе. |
|
Категория содержит простейшие элементы |
|
Категория содержит элементы для построения различных диаграмм. Порядок работы с диаграммами смотрите в соответствующем разделе. |
|
Категория содержит элементы для вывода значений в виде показаний измерительных приборов. |
|
Представляет собою инструмент визуализации данных с привязкой к географическому положению. При помощи карт можно отображать различные статистические данные по конкретному региону или в целом по миру. Порядок работы с картами смотрите в соответствующем разделе. |
Подпись
Под категориями находятся Компоненты, которые выберет разработчик проекта. Как правило, в панель выводятся те элементы, которые используются наиболее часто.

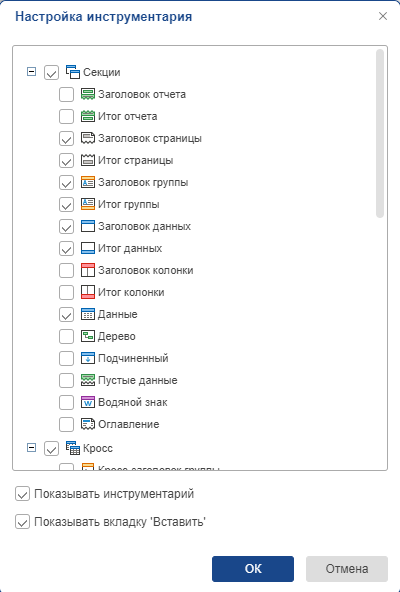

Чтобы определить, какие элементы будут отображаться в панели быстрого доступа, необходимо нажать кнопку
инструментария. Откроется окно, в котором флагами нужно выбрать нужные элементы:
Компоненты, которые отмечены флагом в окне Настройка инструментария, будут отображаться в Инструментарии и на вкладке Вставить в категории Компоненты. Соответственно, компоненты, которые не отмечены, отображаться не будут.
Если снять флаги Показывать инструментарий и Показывать вкладку 'Вставить', то Инструментарий или вкладка Вставить отображаться не будут.
Подробнее о рассматриваемых в этом разделе терминах можно прочитать в отдельной справочной системе: Создание отчетов в MasterSCADA 4D.
