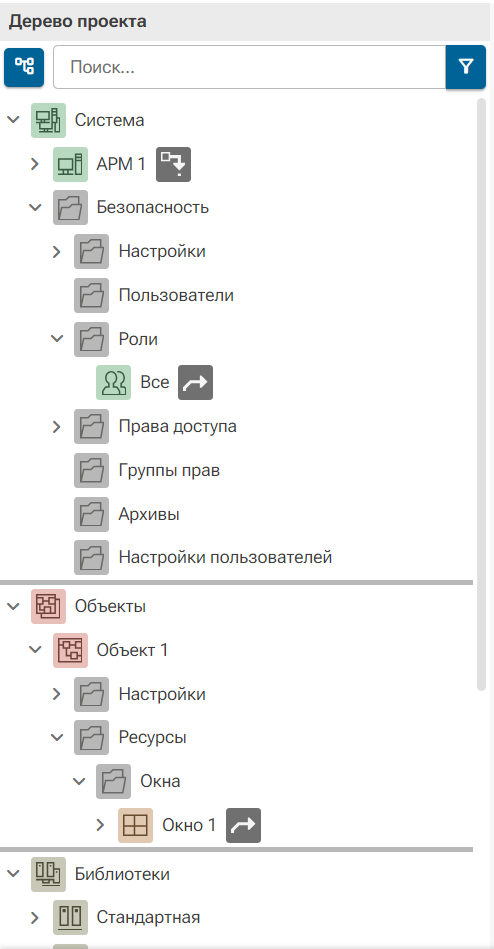

Дерево MasterSCADA занимает левую часть интерфейса редактора. Это основной инструмент работы над проектом. Все элементы (узлы, объекты, программы и их элементы, параметры, окна и др.), которые создаются в проекте, имеют свое место в Дереве. Оно разделено на три основные части – Дерево системы, Дерево объектов и дерево библиотек:
Панель инструментов дерева
В верхней части Дерева находится Панель инструментов дерева:
Элементы Панель инструментов дерева:
Вид |
Описание |
|
Кнопка управления видимостью элементов в Дереве. Если кнопка нажата, то Деревья отображаются в упрощенном виде. Это означает, что в них присутствуют только те элементы, которые разработчик проекта создает явно, либо те элементы программ и окон, которые в дальнейшем будет логично связать с другими элементами проекта. В библиотеках проекта отображаются только Библиотеки пользователя, т.к. все другие элементы добавляются в проект либо при помощи контекстного меню (контекстной панели), либо при помощи палитры редакторов. Если кнопка отжата, то Деревья отображаются в полном виде, т.е. в них видны все элементы, связи и настройки. |
|
Включает фильтр Дерева. Оставляет видимыми только те элементы, которые в своих настройках имеют символы, находящиеся в текстовом поле. |
