Элемент

Назначение

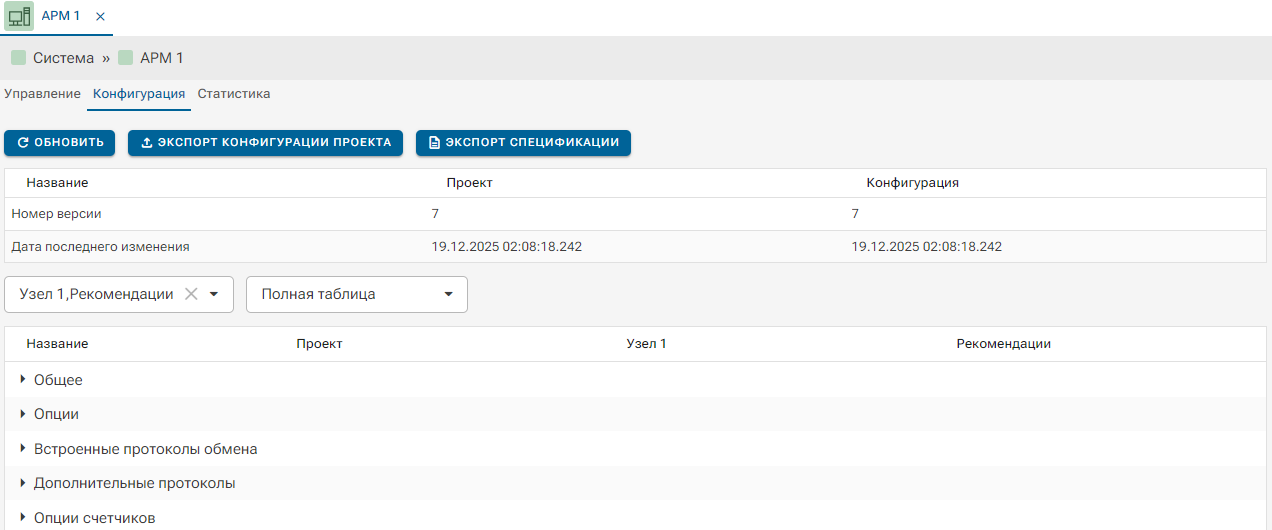

Обновить

Кнопка позволяет создать или обновить конфигурацию проекта при изменении в нем.

Экспорт конфигурации проекта

Кнопка позволяет сохранить ранее созданную конфигурацию (т.е. проект, скомпилированный для работы в среде исполнения) в произвольном месте на компьютере. После нажатия на кнопку откроется диалоговое окно Windows, предлагающее выбрать папку для сохранения архива проекта, предназначенного для работы в среде исполнения выбранного узла.

После нажатия на кнопку Сохранить, создастся архив со следующим именем по умолчанию: [название проекта]_[имя узла]_[дата и время экспорта].

Экспорт спецификации

Кнопка позволяет сохранить текущую таблицу с активными фильтрами в формате CSV.

Столбцы

Выпадающий список, отвечающий за настройку столбцов. Возможные варианты для отображения:

•Выбрать все,

•Узел,

•Рекомендации.

Полная таблица

Выпадающий список, отвечающий за фильтрацию таблицы конфигурации. Есть три режима фильтрации:

•Полная таблица - отображается полный состав таблицы (по умолчанию).

•Состав проекта - отображаются элементы, которые содержаться в текущем проекте.

•Недоступно в лицензии - отображаются элементы, которые не совпадают с лицензией.

Рекомендации

Столбец, отображающий рекомендацию лицензии относительно столбца проекта.

Полный список всех доступных опций смотрите на сайте MasterSCADA 4D.

Проект

Столбец, отображающий список задействованных элементов в проекте.

Узел

Столбец, отображающий тип лицензии RT, количество доступных: точек ввода-вывода (архивируемых, связанных, или добавленных в программу каналов), количество клиентов, экземпляров, протоколов обмена, опций и счетчиков.

В строке Количество клиентов указываются как общее число доступных клиентских подключений, так и количество фактически подключенных клиентов из этого числа. Подсчет активных клиентов выполняется не периодически, а только в момент подключения к исполнительной системе.
