При создании элемента Окно редактор HMI открывается автоматически в виде вкладки в рабочей области среды разработки, либо двойным нажатием левой кнопкой мыши на уже созданный элемент Окно в дереве. Одновременно может быть открыто несколько окон (вкладок).

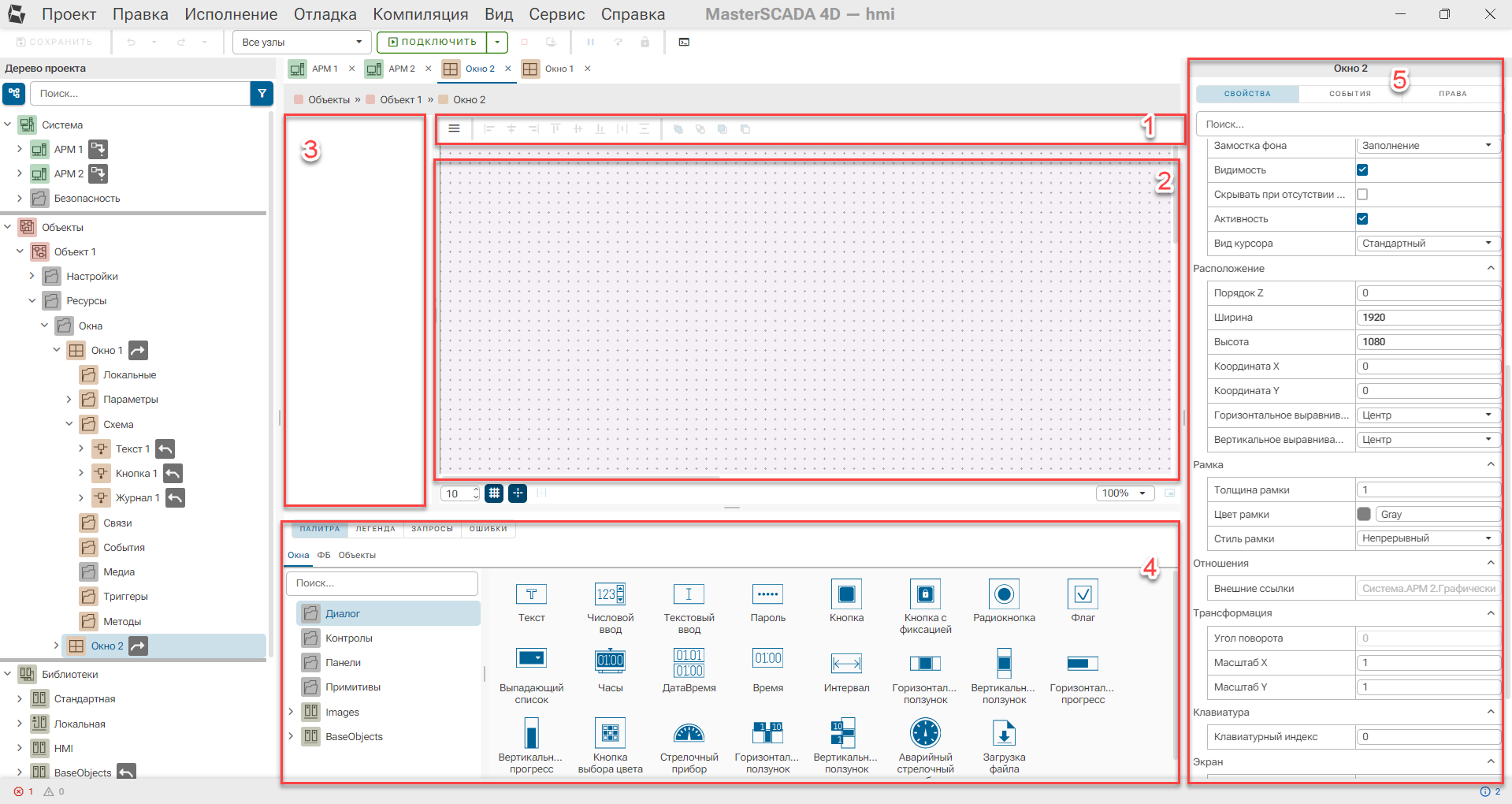

Интерфейс редактора HMI выглядит следующим образом:
Интерфейс редактора HMI состоит из следующих областей:
1 – панель инструментов;
2 – рабочая область редактора HMI - в этой рабочей области создается внешний вид окна (мнемосхемы), в котором оно будет отображаться в клиенте визуализации в режиме исполнения ;
3 – клеммники;
4 – легенда;
5 – панель свойств;
