Название

Описание

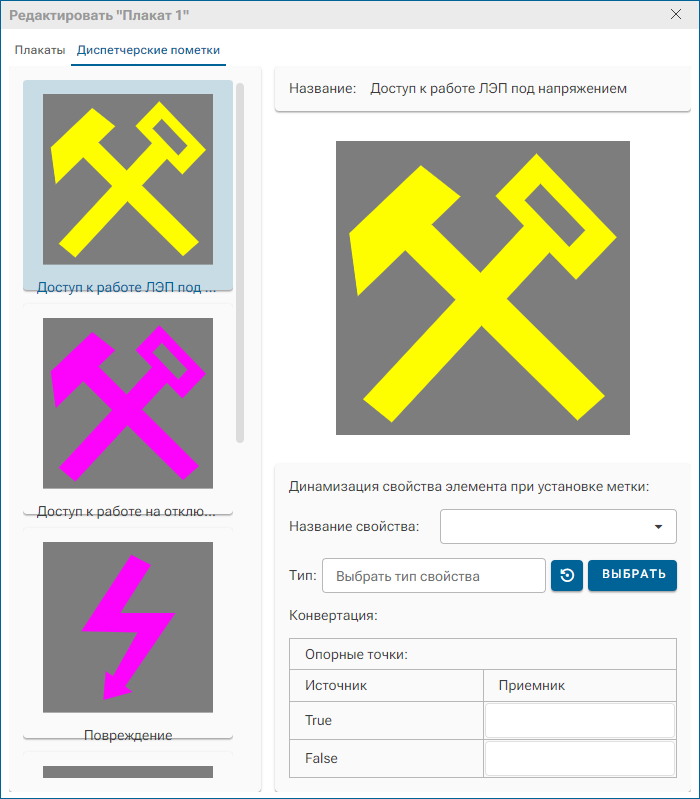

Левая панель

Список добавленных плакатов

Отображает все доступные плакаты с миниатюрами.

Правая панель

Название

Название выбранного плаката. Не доступно для редактирования.

Приоритет

Свойство присутствует только у плакатов на вкладке Плакаты. Приоритет плакатов уже определен по стандарту, не редактируется. Приоритет задан для определения порядка расположения меток при их наложении друг на друга: в режиме исполнения на первый план выходит метка с наивысшим приоритетом (1 - наименьший приоритет).

Название свойства

Свойство, которое будет задинамизировано (изменится при установке метки). Динамизация будет распространятся на все элементы, у которых есть выбранное свойство. Свойство вводится вручную или выбирается из списка. В списке перечислены все параметры окон, которые добавлены в библиотеках.

Важно! При указании названия свойства учитывается регистр букв.

Тип

Автоматически определяется при выборе свойства из списка. Если свойство было введено вручную, то для выбора типа нужно нажать на кнопку Выбрать.

Кнопка Выбрать

Кнопка доступна, если в поле Название свойства имя было введено вручную, а не выбрано из списка. При нажатии на кнопку будет открыто стандартное окно редактирования типа значения, в котором можно выбрать нужный тип.

Конвертация

Настройка значений для двух состояний:

•Источник True - плакат связан с элементом;

•Источник False - плакат не связан с элементом.

В приемнике задаются значения, которые примет свойство при наличии и отсутствии плаката. Тип значения в приемнике определяется типом свойства.
