Элемент Скрипт применяется в случаях, когда стандартного функционала MasterSCADA 4D недостаточно для реализации требуемой логики проекта. Он позволяет подключать внешние модули (например, для интеграции с API) и решать специализированные задачи.

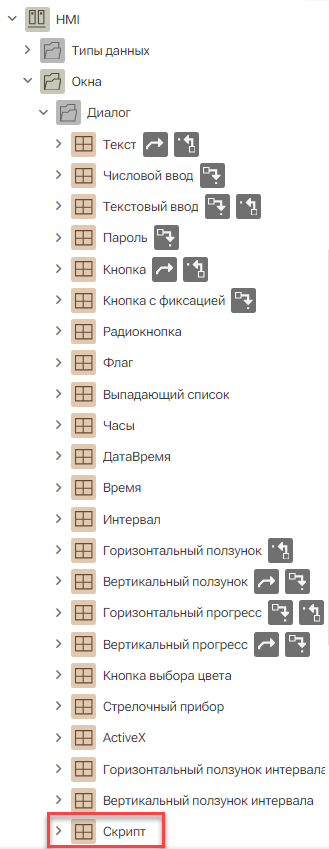

Расположен элемент по пути Библиотеки \ HMI \ Окна \ Диалог \ Скрипт:

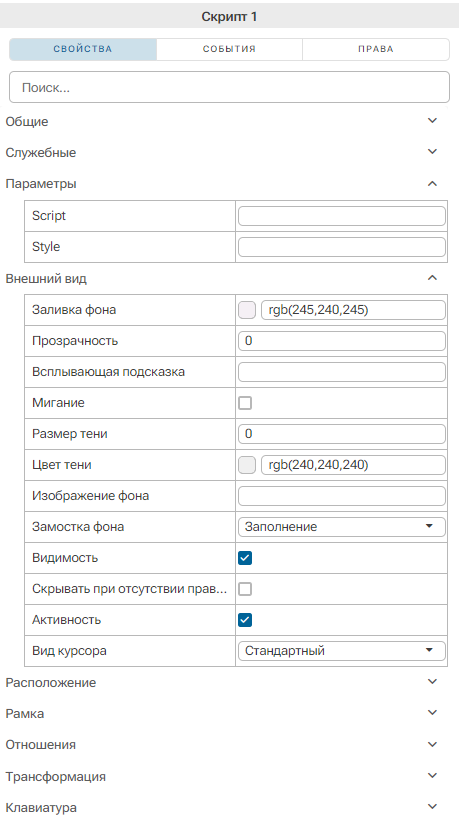

Вид панели свойств элемента:
Описание основных свойств графического элемента Скрипт:
Название свойства |
Описание |
Script |
В параметр добавляется ресурс JS, который хранит сценарий работы создаваемого функционала. |
Style |
В параметр добавляется ресурс CSS, который хранит разметку создаваемого функционала. |
Для добавления ресурсов в параметры необходимо нажать на кнопку Редактировать значение:

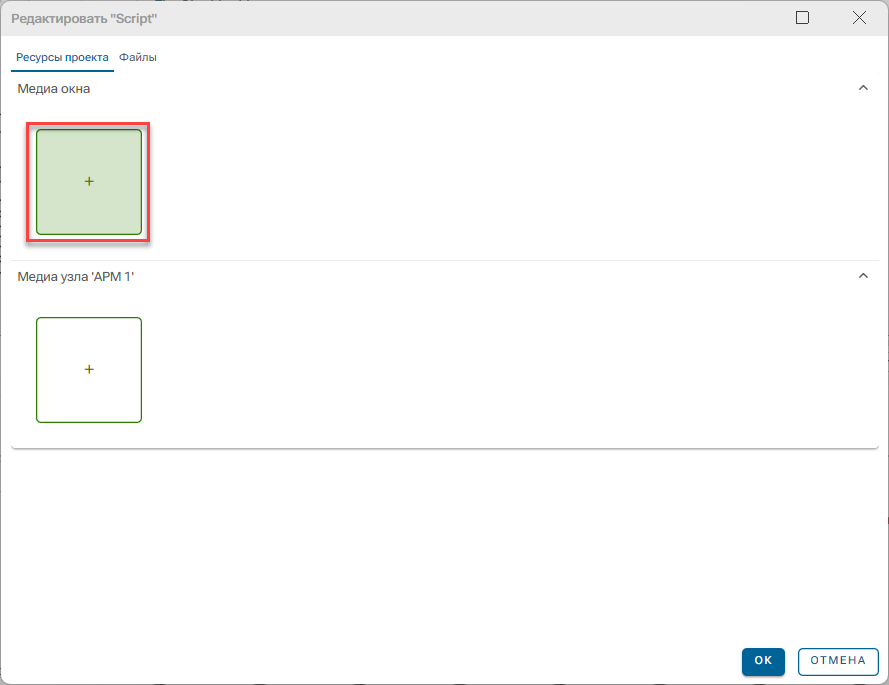

И в открывшемся окне Выбор медиа загрузить необходимые файлы в Медиа узла или Медиа окна и нажать на кнопку Применить:
Использование элемента Скрипт
Возможно несколько вариантов использования элемента Скрипт:
•Использование скрипта библиотечного типа - скрипт добавляется в проект в качестве экземпляра непосредственно в структуру проекта. В этом случае для добавления элемента Скрипт можно перетащить его ЛКМ из библиотеки в группы Окна, Графический интерфейс или Скрипты в дереве системы. Такой подход используется, например, для добавления в проект виртуальной клавиатуры:
•Создание пользовательского типа на основе скрипта.
Основной алгоритм создания:

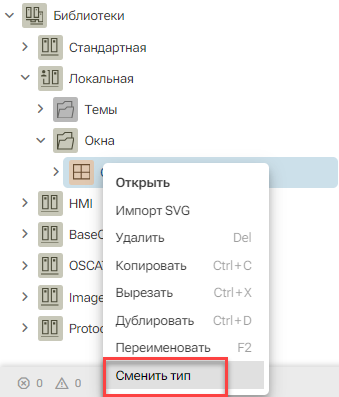

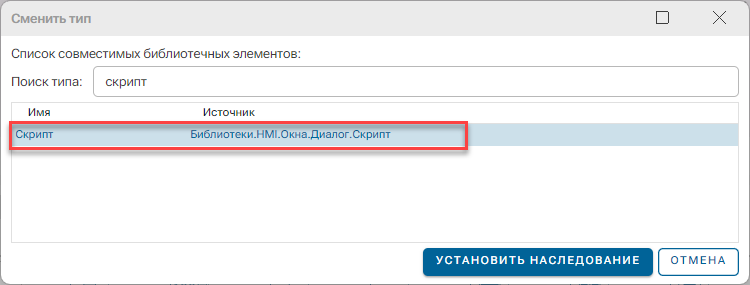

1.В пользовательскую библиотеку добавляется Окно и меняется его тип на Скрипт:
2.Далее в параметры Script и Style созданного окна добавляются ресурсы JS и CSS, которые будут обеспечивать логику работы пользовательского компонента;
3.В компонент добавляются параметры, которые будут связываться с параметрами проекта;
4.Созданный компонент добавляется в окно проекта, настраиваются связи между его параметрами и параметрами проекта.
