В MasterSCADA 4D можно организовать формирование сообщений на основе архивных данных, поступивших по протоколу OPC UA,с использованием дискретной шкалы DI.
Для этого необходимо, чтобы дискретный параметр узла-сервера архивировался. Также в параметр должна быть добавлена шкала DI с требуемыми настройками сообщений при включении/выключении и значениями приоритета сообщений.
У узла, который будет получать значения от сервера, должен быть добавлен протокол OPC UA со следующими настройками:
•выставить нужный период получения архивных данных;
•выбрать режим чтение для архивов;
•включить галочку чтение архивов.

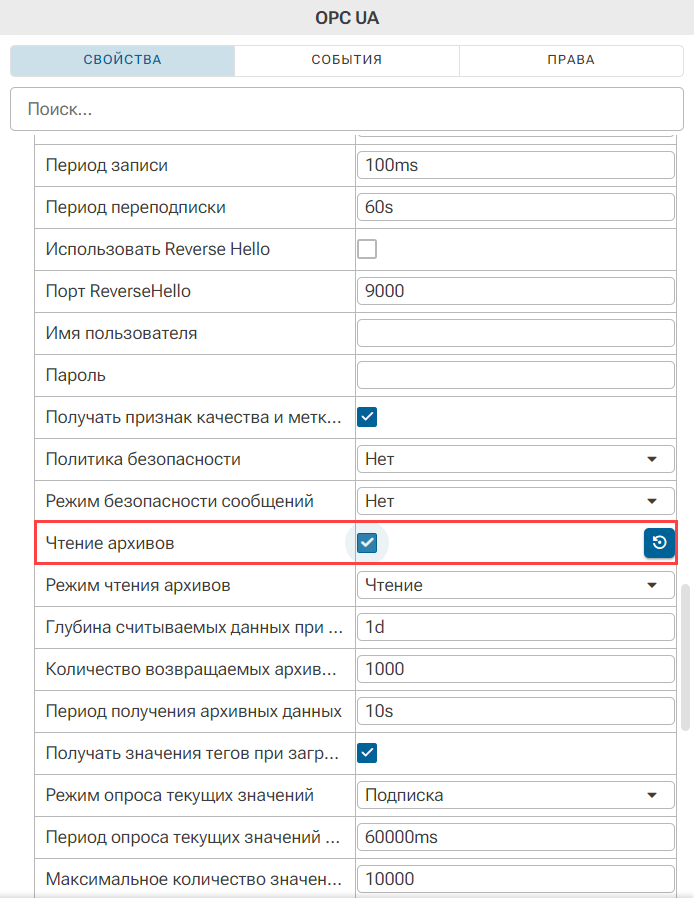

Настройка протокола в панели свойств:
Если на дискретный архивируемый канал назначена шкала и включено чтение архивов, то выдача сообщений шкалы будет не по текущим данным, а по архивным.
Также должен быть добавлен параметр того же типа данных для связи с первым узлом.
Для вывода данных в окне можно использовать Журнал и Архивный журнал. В обоих случаях в панели свойств элементов нужно выставить настройку Глобальный:
При работе с Журналом сообщения будут постоянно обновляться, так как их получение происходит по подписке, а не в режиме чтения.
