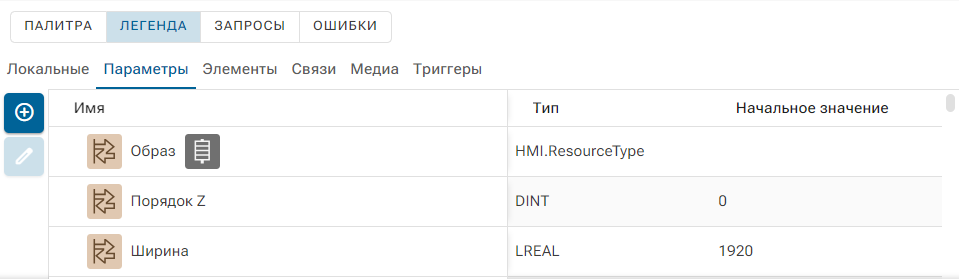

Легенда находится в центральной нижней части интерфейса среды разработки MasterSCADA 4D, под рабочей областью редакторов:
По умолчанию легенда содержит следующие вкладки вкладки:
•Локальные - отображает локальные переменные с возможностью их создания.
•Параметры - содержит редактор параметров.
•Элементы - отображает список графических элементов.
•Связи - отображает связи элементов с возможностью их редактирования.
•Медиа - отображает медия которые уже используются в окне с возможностью их добавления.
•Триггеры - содержит редактор группы триггеров.
•Заголовок ST - содержит заголовок ST кода (операторы определения переменных).
•Скомпилированный код - содержит скомпилированный код программы.
•Примитивы - содержит список примитивов добавленных на схему в редакторе.
•Надписи - содержит список надписей добавленных на схему в редакторе.
