Название

Описание

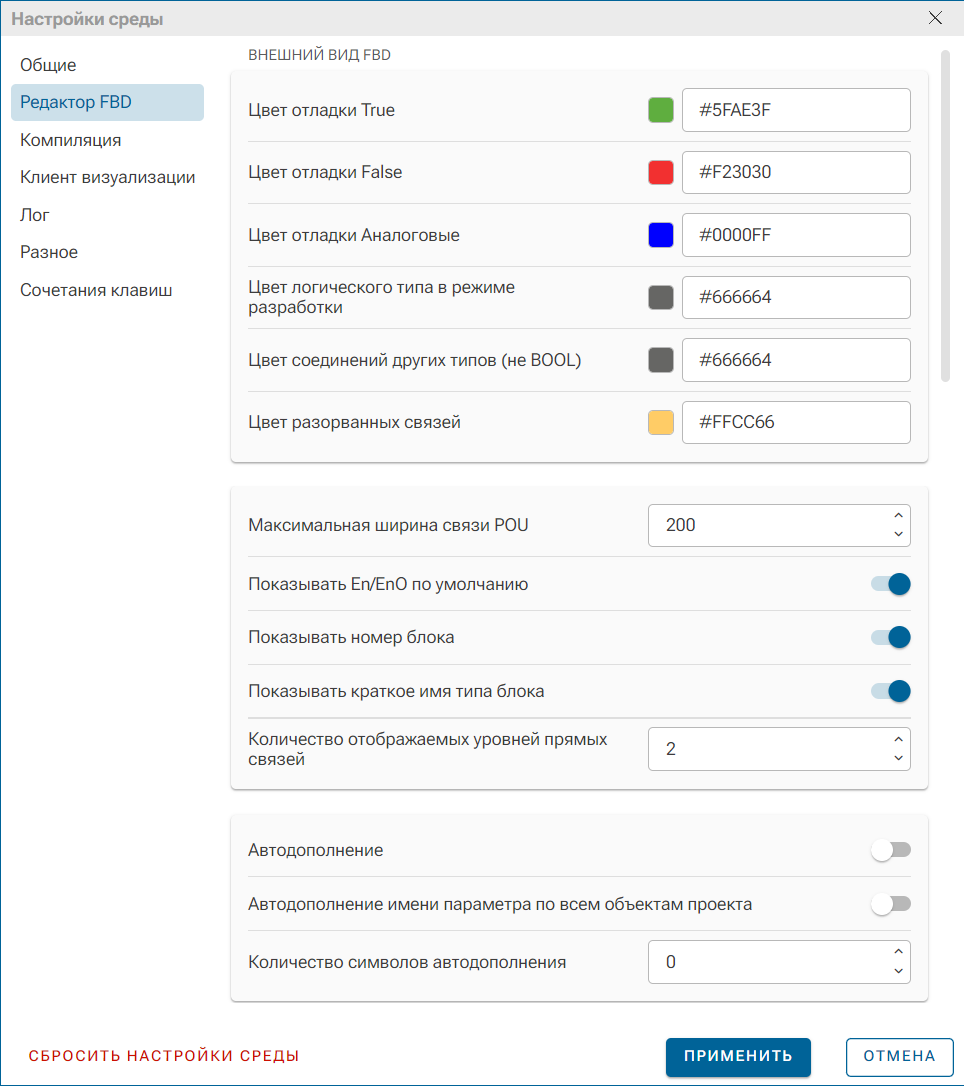

Внешний вид FBD

Цвет отладки True

Цвет связи в режиме исполнения между параметрами, которые равны TRUE.

Цвет отладки False

Цвет связи в режиме исполнения между параметрами, которые равны FALSE.

Цвет отладки Аналоговые

Цвет связи в режиме исполнения между параметрами типа отличного от BOOL.

Цвет логического типа в режиме разработки

Определяет цвет линии между параметрами типа BOOL в среде разработки.

Цвет соединений других типов (не BOOL)

Определяет цвет линии между параметрами типа отличного от BOOL в среде разработки.

Цвет разорванных связей

Определяет цвет для разорванных связей в среде разработки.

Максимальная ширина связи POU

Определяет максимальную ширину ножки функционального блока или функции, которая имеет связь с другим параметром.

Показывать En/EnO по умолчанию

Определяет свойство Скрыть параметр, по умолчанию у всех функций, функциональных блоков и программ.

После вытаскивания функции, функционального блока или программы в окно редактирования свойство Скрыть параметр для параметров En/EnO можно изменить по своему усмотрению.

Показывать номер блока

Отображает порядок и номер FBD-блока в последовательности исполнения программы.

Показывать краткое имя типа блока

Отображает язык, на котором написан вызываемый FBD-блок.

Количество отображаемых уровней прямых связей

Отвечает за количество отображаемых уровней пути к параметру на клеммниках блоков в редакторе FBD. Отсчет начинается с конца пути. Если фактическое число уровней больше, чем установлено в настройке, то на клеммнике отображается многоточие в начале пути.

По умолчанию: 2

Автодополнение

Включает интеллектуальные подсказки в редакторах программ.

Автодополнение имени параметра по всем объектам проекта

Включается расширенный режим интеллектуальных подсказок в редакторе FBD. После ввода определенного количества символов, указанных в настройке Кол-во отображаемых уровней прямых связей, в выпадающем списке автодополнения предлагаются все элементы проекта, имена которых содержат введенную последовательность символов.

Количество символов автодополнения

Определяет после ввода скольких символов в редакторах программ будет появляться подсказка. Флаг Автодополнение должен быть включен.
