Для запуска нескольких узлов на одном компьютере, можно воспользоваться приложением MasterSCADA 4D Monitor, в настройках которого предварительно устанавливается количество экземпляров исполнительной системы, которые требуется запустить одновременно. При этом в дереве системы также должно быть создано необходимое количество узлов. Затем в настройках узлов в свойстве Номер экземпляра mplc следует установить номера процессов, указанные в приложении MasterSCADA 4D Monitor.

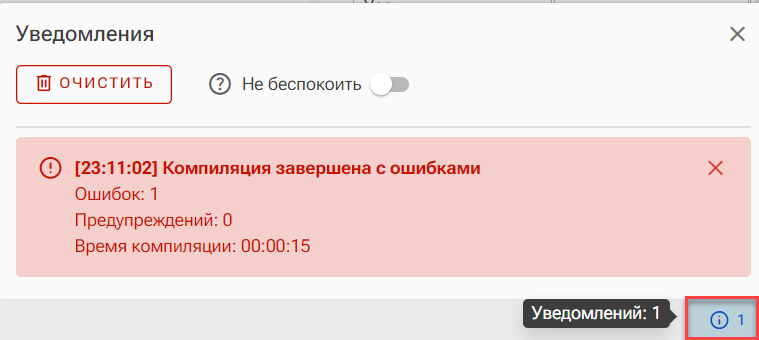

Если в настройках узлов не установить номера экземпляров mplc, то при компиляции проекта в правом нижнем углу отобразится всплывающее окно, сообщающее о наличии ошибки:
Если кликнуть на значок уведомлений, откроется окно Уведомления с более подробной информацией о завершении компиляции:

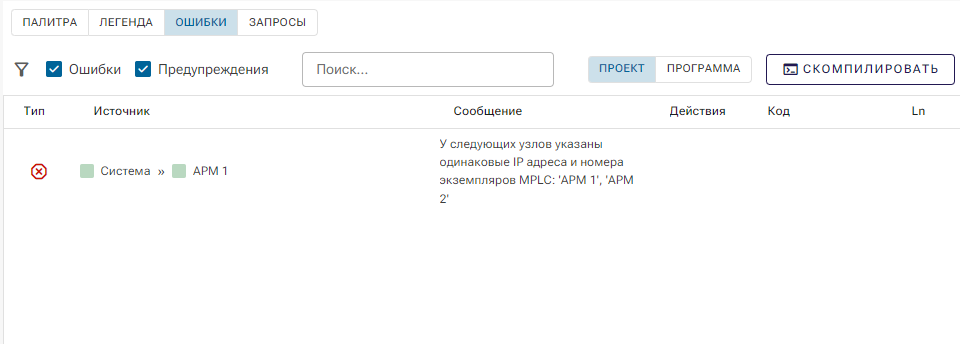

На вкладке Ошибки будет выведено сообщение об одинаковых номерах экземпляров:
Пример
Ниже представлен пример запуска нескольких узлов на одном компьютере.

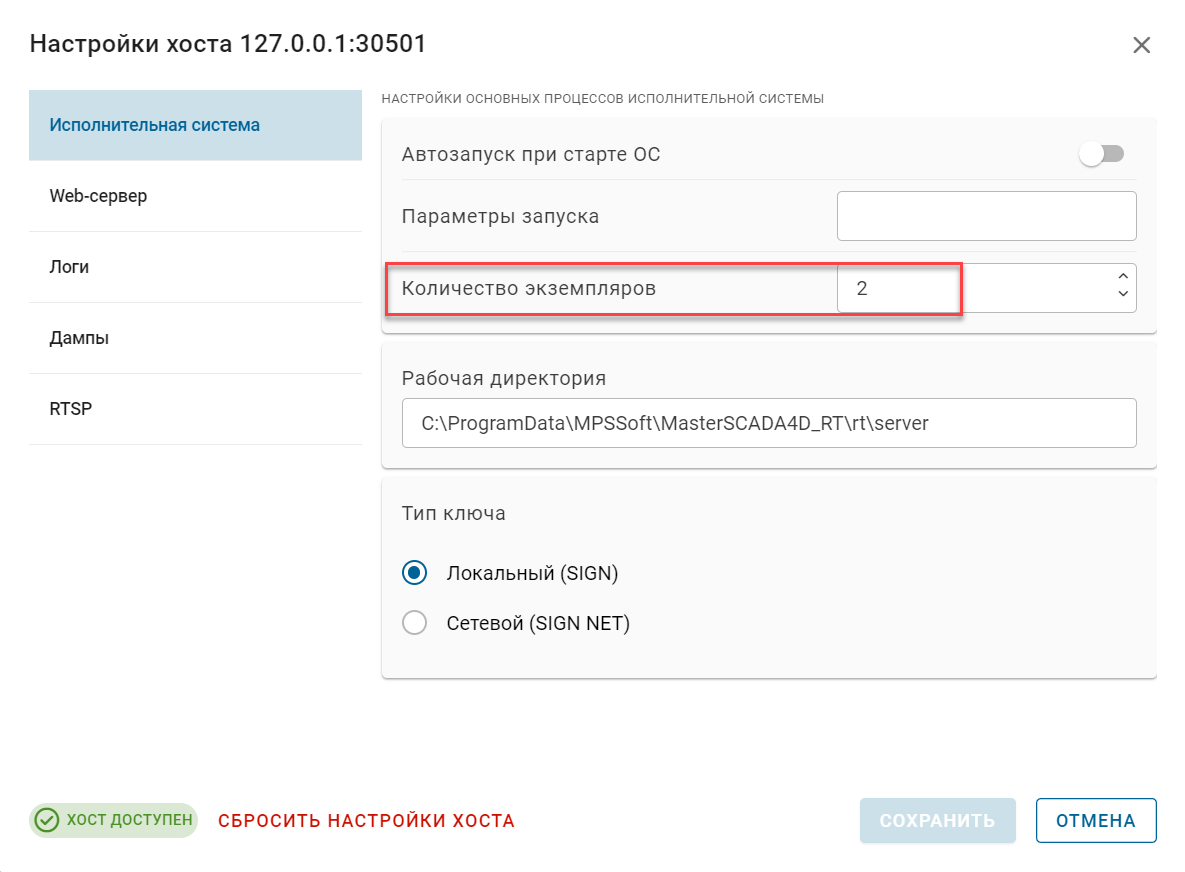

В мониторе в настройках исполнительной системы устанавливается два экземпляра:

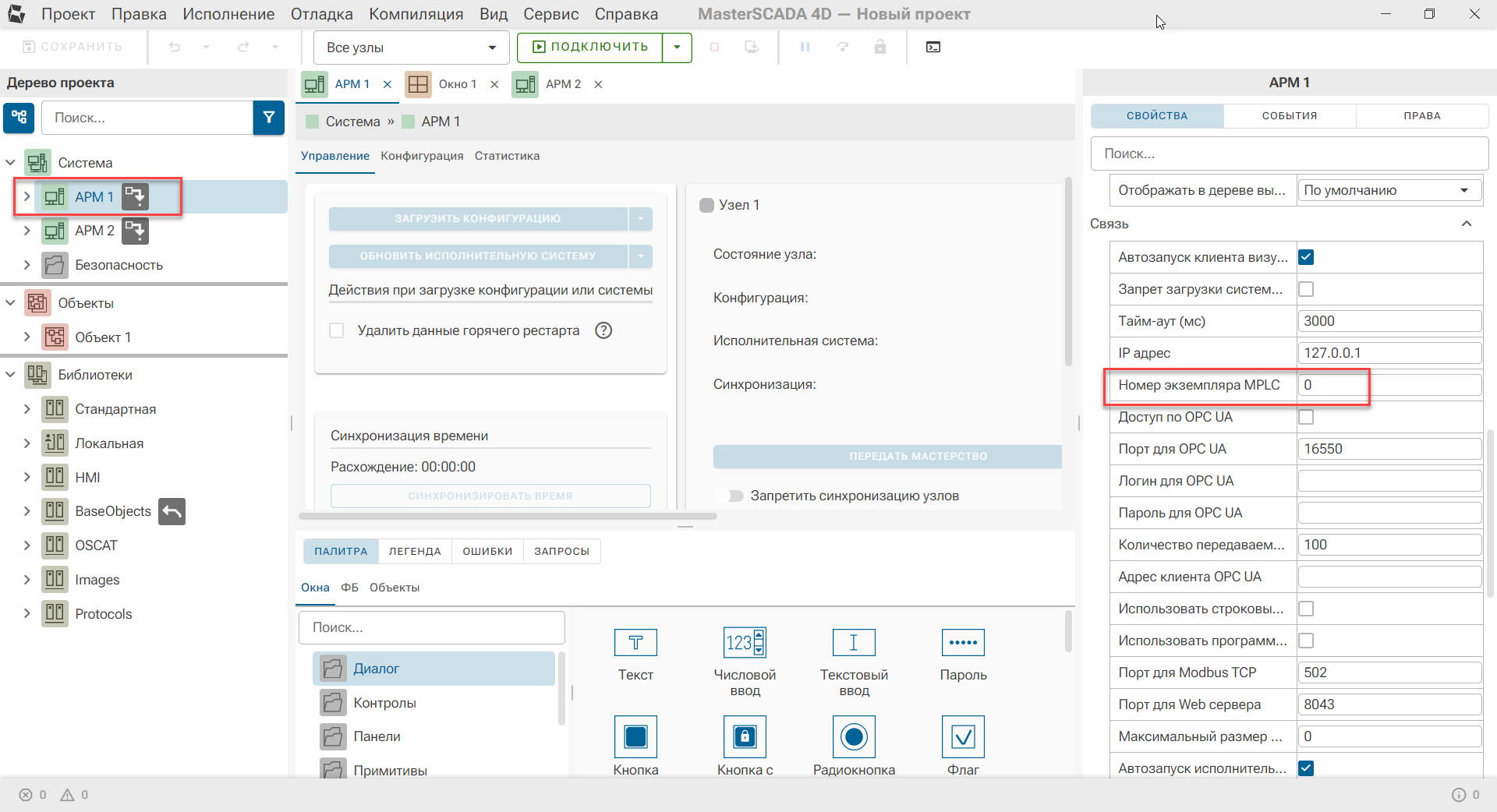

Настройки для АРМ 1, который должен запускаться в нулевом процессе:

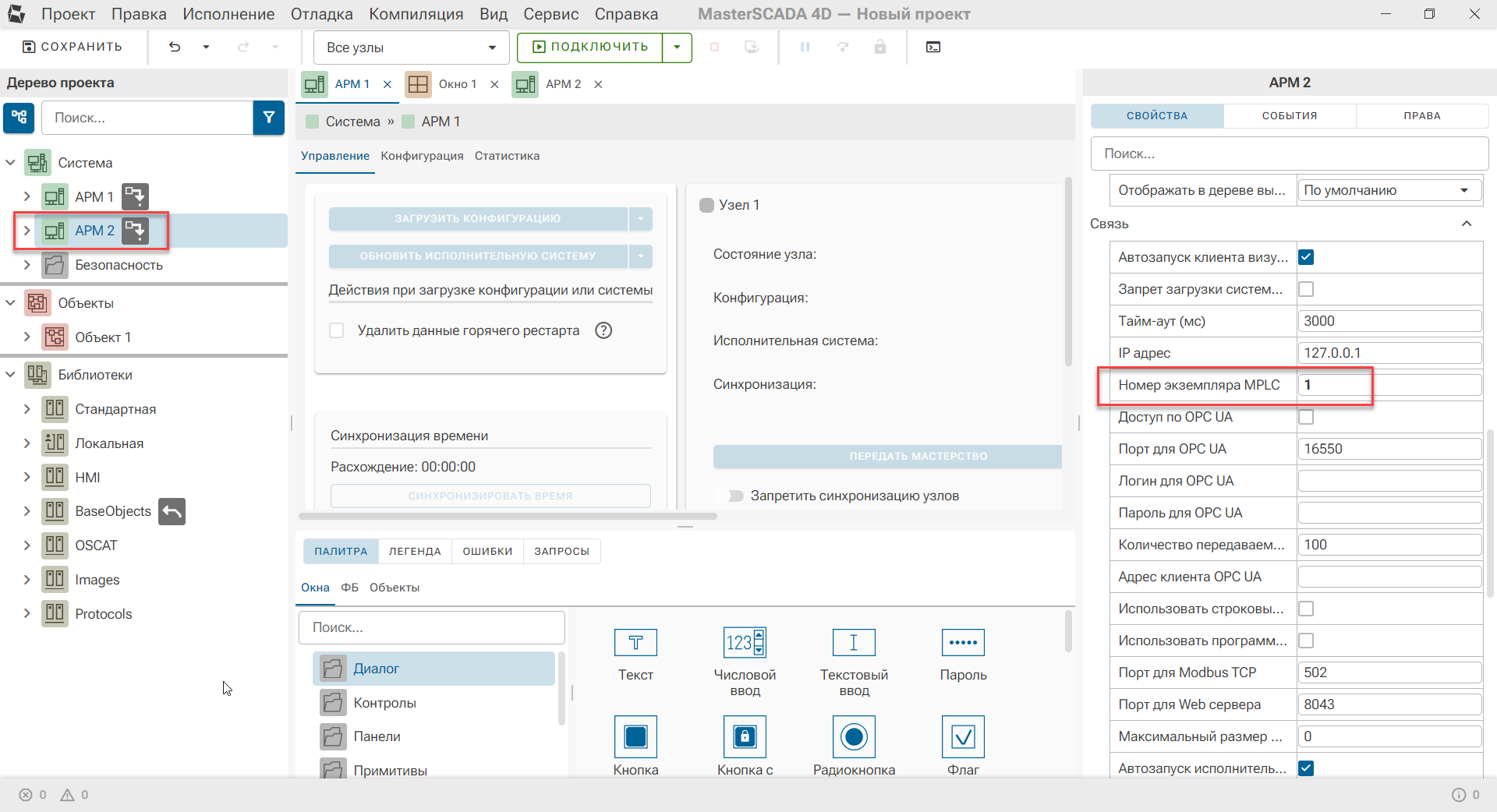

Настройки АРМ 2, который должен запускаться в первом экземпляре:
Загрузить проект в среду исполнения можно как автоматически, так и вручную.

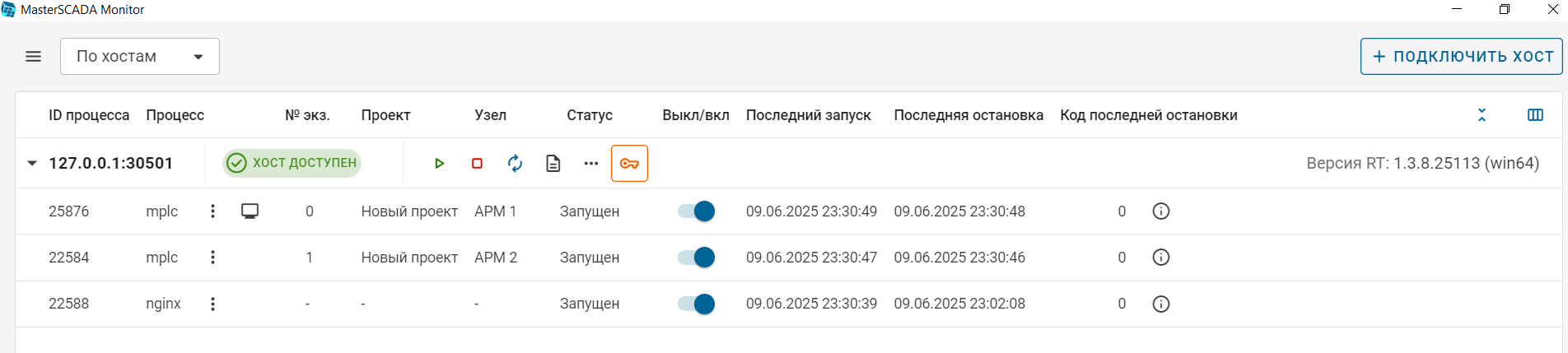

Отображение процессов в MasterSCADA 4D Monitor:
