BAND_B (OSCAT) - нормирующий нелинейный элемент

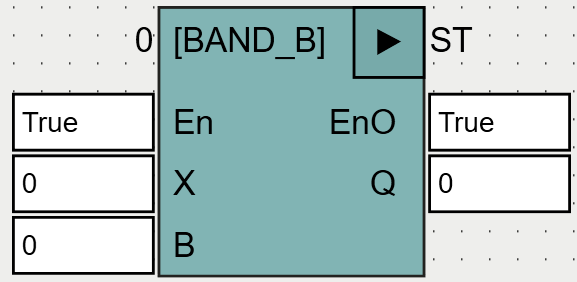

Вид функции в редакторе программ языка FBD:
Входы и выходы функции:
Название |
Тип |
Входы |
|
X |
BYTE |
B |
BYTE |
Выходы |
|
Q |
BYTE |

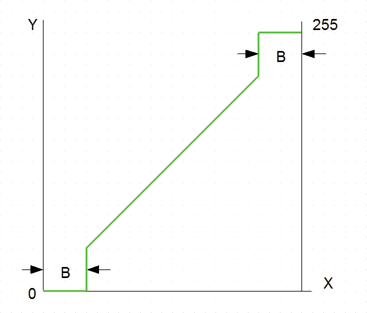

Выход Q равен значению входа X везде, кроме следующих областей:
• [0, B) – в этой области значений X Q=0;
• (255-B, 255] – в этой области значений X Q=255.
