CTRL_IN служит для вычисления отклонения процесса от уставки.

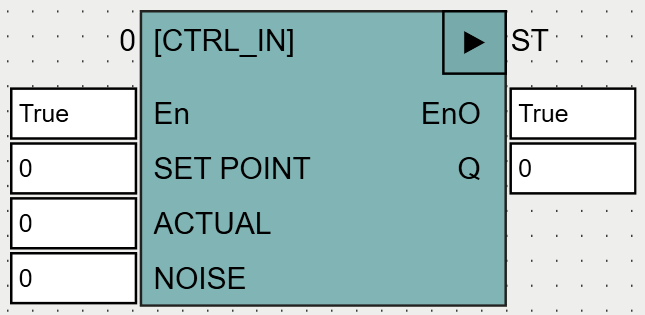

Вид функции в редакторе программ языка FBD:
Входы и выходы функции:
Название |
Тип |
Описание |
Входы |
||
SET POINT |
REAL |
Уставка процесса. |
ACTUAL |
REAL |
Значение процесса. |
NOISE |
REAL |
Порог. |
Выходы |
||
Q |
REAL |
Девиация процесса. |
CTRL_IN вычисляет отклонение процесса от уставки (SET_POINT - ACTUAL). Если разница меньше NOISE, выход остается равным 0.
Код функции:
CTRL_IN:=DEAD_BAND(X:=SET_POINT-ACTUAL, L:=NOISE);
Важно! B CTRL_IN функция DEAD_ZONE (OSCAT) зaмeнeнa нa DEAD_BAND (OSCAT).
