DEAD_BAND используется для фильтрации шумов квантования в сигнале – например, для предотвращения постоянного переключения контроллера при малых изменениях сигнала, что приводит к перегрузкам и преждевременному старению исполнительного механизма.

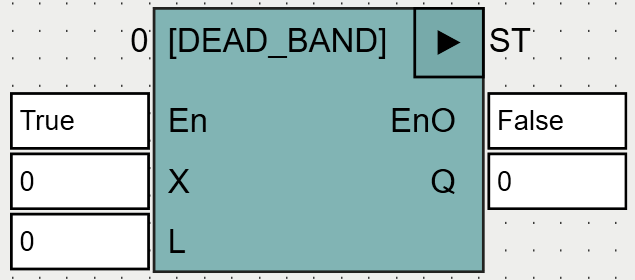

Вид функции в редакторе программ языка FBD:

Входы и выходы функции:

DEAD_BAND – безударная линейная передаточная функция с зоной нечувствительности шириной 2L (L>0):

•   если X<-L, Q:=X+L;

•   если X>L, Q:=X-L;

•   если –L<=X<=L, Q:=0.
