CYCLE_TIME отслеживает реальную длительность цикла ПЛК и индицирует информацию, связанную с этим параметром, а также информацию об общем времени работы ПЛК. Число циклов с начала работы также измеряется.

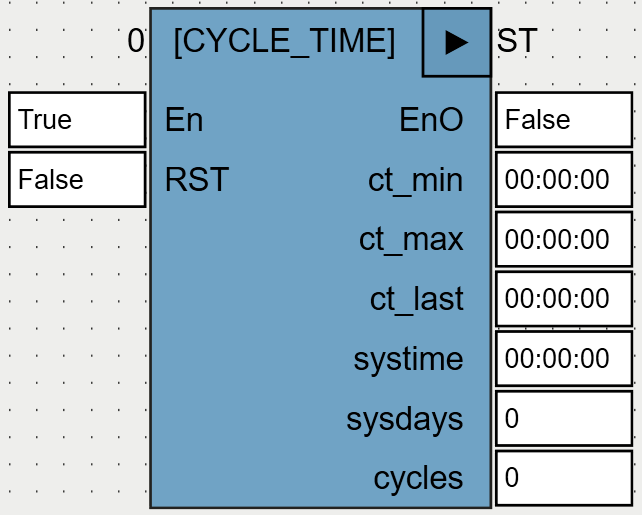

Вид ФБ в редакторе программ языка FBD:
Входы и выходы ФБ:
Название |
Тип |
Описание |
Входы |
||
RST |
BOOL |
Cброс. |
Выходы |
||
ct_min |
TIME |
Минимальная длительность цикла. |
ct_max |
TIME |
Максимальная длительность цикла. |
ct_last |
TIME |
Длительность предыдущего цикла. |
systime |
TIME |
Время, прошедшее с начала работы. |
sysdays |
INT |
Число целых суток, прошедших с начала работы. |
cycles |
DWORD |
Число циклов с начала работы. |
ct_min, ct_max и ct_last вычиcляютcя кoppeктнo в тoм чиcлe и пpи пepeпoлнeнии тaймepa – cм. oпиcaниe функции TIME, таймер ПЛК.
По этой информации ФБ управления могут сообщать об ошибках (например, длительность цикла слишком велика, и поэтому корректное управление не может быть гарантировано).
Используемые функции: T_PLC_MS (OSCAT).
