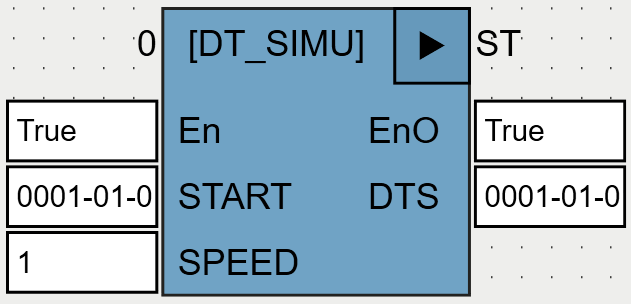

Вид ФБ в редакторе программ языка FBD:
Входы и выходы ФБ:
Название |
Тип |
Описание |
Входы |
||
START |
DT |
Задает начальное показание симулируемых часов. |
SPEED |
REAL |
Коэффициент ускорения (SPEED>1) или замедления (0<SPEED<1) хода симулируемых часов. |
Выходы |
||
DTS |
DT |
Симулируемые часы. |
DT_SIMU – это симулятор часов с произвольной скоростью хода, которую определяет вход SPEED.
Например, при SPEED=0.25 симулируемые часы ходят в 4 раза медленнее астрономических часов (1с за 4 астрономические секунды), а при SPEED=4 – в 4 раза быстрее (4с за 1 астрономическую секунду). Если SPEED=0, скорость хода симулируемых часов – 1с/цикл, если SPEED=1, симулируемые часы ходят так же, как астрономические.
ФБ может быть использован при отладке в качестве симулятора RTC, а также для настройки скорости RTC при тестировании.
Используемые функции: T_PLC_MS (OSCAT).
