DEC_2 – это двухпозиционный переключатель.

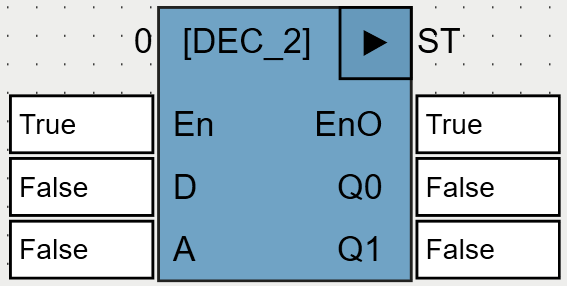

Вид ФБ в редакторе программ языка FBD:
Входы и выходы ФБ:
Название |
Тип |
Описание |
Входы |
||
D |
BOOL |
Входной сигнал. |
A |
BOOL |
Флаг распределения значений на выходы Q0 .. Q1. Если A=0, значение входа D передается на выход Q0 (при этом Q1 принимает значение FALSE), если A=1 – на выход Q1 (при этом Q0 принимает значение FALSE). |
Выходы |
||
Q0 .. Q1 |
BOOL |
Выходные сигналы. |
Временная диаграмма ФБ:
