Данный ФБ разделяет байт на отдельные биты.

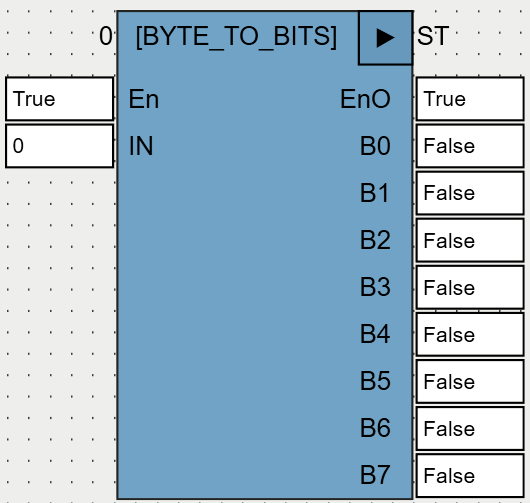

Вид ФБ в редакторе программ языка FBD:
Входы и выходы ФБ:
Название |
Тип |
Описание |
Входы |
||
IN |
BYTE |
Ко входу может быть привязана переменная DWORD, WORD или BYTE (во всех случаях распаковываются биты 0..7). |
Выходы |
||
B0 .. B7 |
BOOL |
Выходы индицируют значения битов 0..7 значения IN. |
