ФБ TP_X - генератор импульсов произвольной длительности.

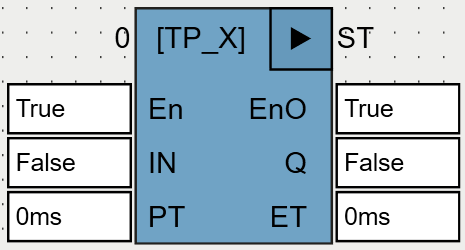

Вид ФБ в редакторе программ языка FBD:
Входы и выходы ФБ:
Название |
Тип |
Описание |
Входы |
||
IN |
BOOL |
Входной импульс. |
PT |
TIME |
Длительность генерируемого импульса. |
Выходы |
||
Q |
BOOL |
Сгенерированный импульс. |
ET |
TIME |
Выход индицирует время, истекшее с момента детектирования последнего переднего фронта на входе IN. |
TP_X – аналог стандартного ФБ TP, импульс произвольной длительности с возможностью увеличения длительности генерируемого импульса: если в течение генерируемого импульса (в некоторый момент t0) на входе IN вновь детектируется передний фронт, длительность генерируемого импульса увеличивается (с момента t0 она будет равна PT).

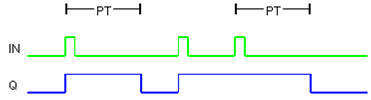

Временная диаграмма ФБ:
Используемые функции: T_PLC_MS (OSCAT).
