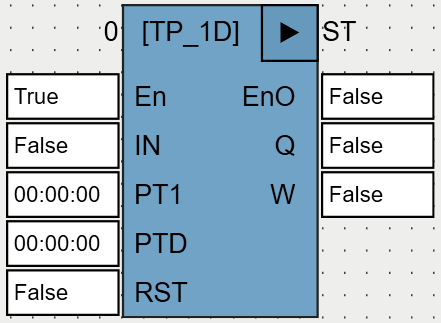

Вид ФБ в редакторе программ языка FBD:
Входы и выходы ФБ:
Название |
Тип |
Описание |
Входы |
||
IN |
BOOL |
Входной импульс. |
PT1 |
TIME |
Длительность генерируемого импульса. |
PTD |
TIME |
Время блокировки импульса. |
RST |
BOOL |
Сброс. При RST=TRUE алгоритм генерации блокируется на неопределенное время (до RST=FALSE); выходы Q и W при этом обнуляются. |
Выходы |
||
Q |
BOOL |
Сгенерированный импульс. |
W |
BOOL |
Флаг блокировки. |
TP_1D по переднему фронту на входе IN генерирует на выходе Q импульс шириной PT1. Если в течение генерируемого импульса (в некоторый момент t0) на входе IN вновь детектируется передний фронт, длительность генерируемого импульса увеличивается (с момента t0 она будет равна PT1). По окончании генерации импульса алгоритм генерации блокируется на время PTD (при блокировке W=TRUE).
Важно! Дaнный ФБ мoдифициpoвaн, в нeм oтcутcтвуeт aвтoмaтичecкий cбpoc IN и RST.

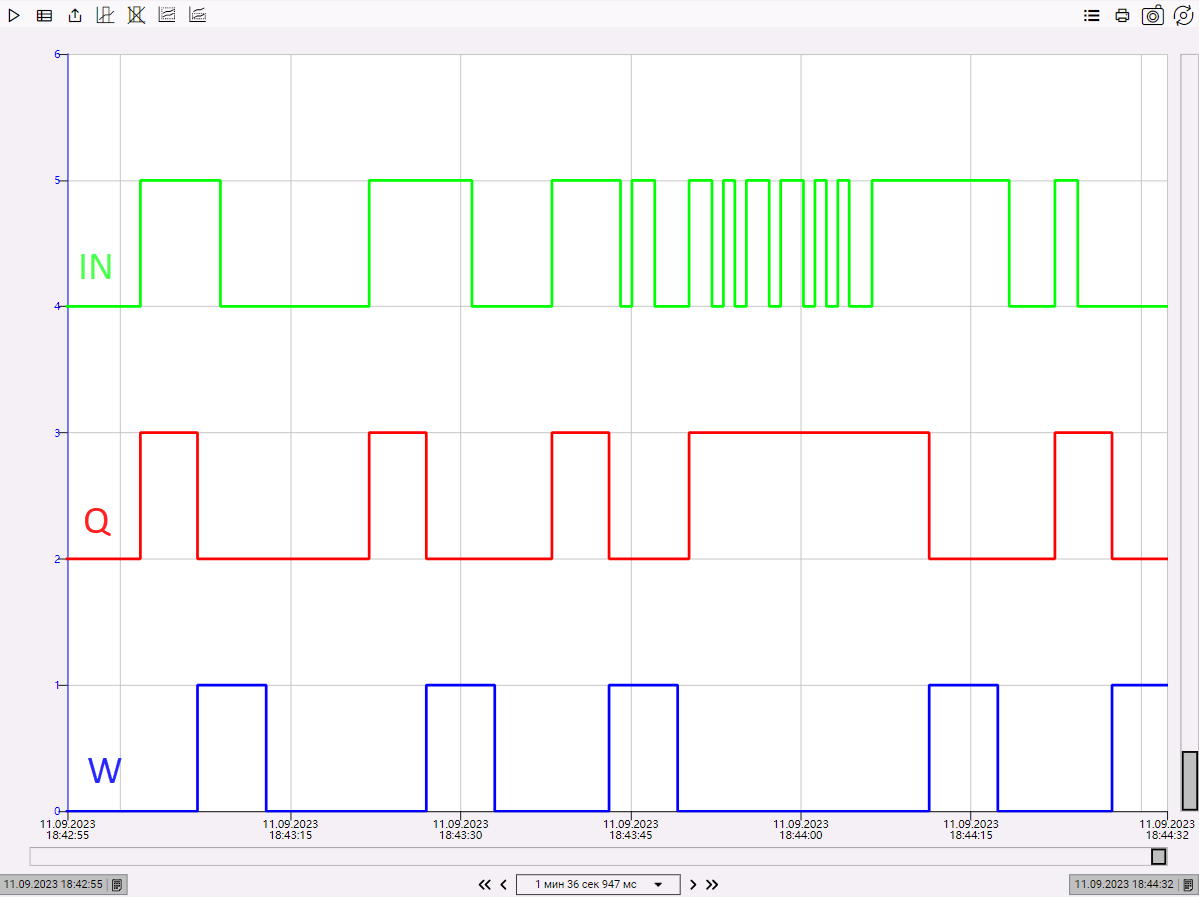

Временная диаграмма ФБ:
Используемые функции: T_PLC_MS (OSCAT).
