Для автоматического добавления каналов в протокол Omron нужно дважды нажать левую кнопку мыши по протоколу в дереве. При этом откроется вкладка, в которой можно выполнить импорт каналов. Импортировать можно из файла с расширением cxp (tsv). Получить его можно в приложении CX-Programmer (или Sysmac Studio в случае новых контроллеров)

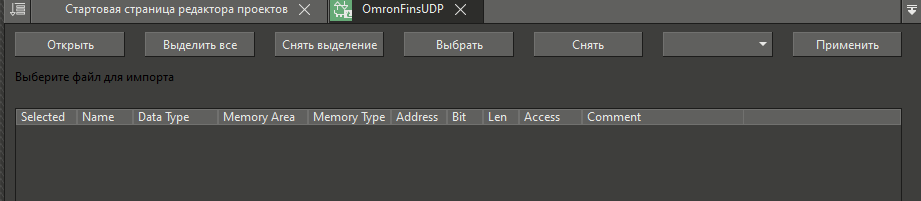

Вид вкладки по умолчанию:
Описание элементов управления:
Элемент |
Описание |
Открыть |
Открывает диалоговое окно Windows, в котором можно выбрать файл, из которого нужно выполнить импорт данных. В диалоговом окне можно выбрать из какого типа файла нужно производить импорт.
После того как файл будет открыт в таблице, расположенной на данной вкладке появится список каналов. |
Выделить все |
Выделяет все каналы в таблице |
Снять выделение |
Снимает выделение со всех ранее выбранных каналов в таблице |
Выбрать |
Если выделить группу каналов или только один и нажать кнопку Выбрать. То напротив этих каналов установится флаг. Флаг также можно установить/снять нажав по нему в поле таблицы Selected |
Снять |
Если выделить группу каналов или только один, из тех которые ранее были отмечены флагами в таблице и нажать кнопку Снять. То напротив этих каналов флаг будет снят. Флаг также можно установить/снять нажав по нему в поле таблицы Selected |
Выпадающий список Доступ |
Определяет доступ каналов. |
Применить |
После нажатия на кнопку Применить отмеченные флагами каналы будут добавлены дерево системы MаsterSCADA 4D |

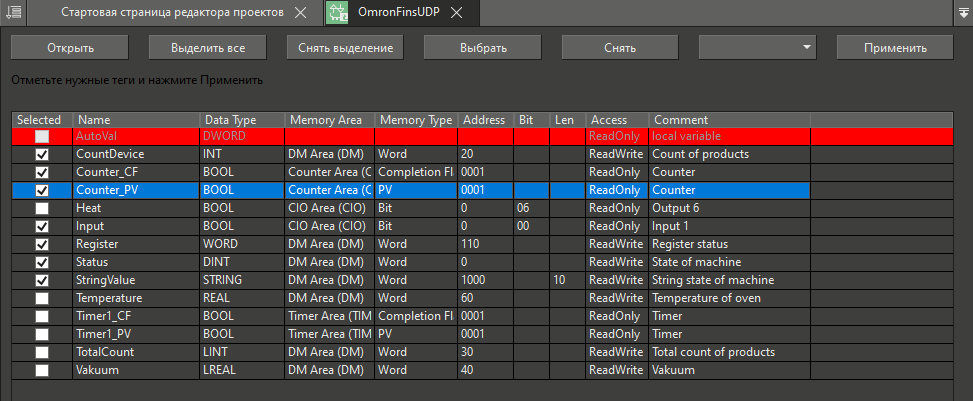

Пример вида вкладки после открытия файла с переменными:
Не поддерживаемые переменные выделяются красным шрифтом, импортировать данные переменные в конфигурацию нельзя.
Переменные регионов Timer и Counter создают две строки с окончаниями _CF (Complementation Flag) и _PV (Present Value).
Вид дерева системы после нажатия на кнопку Применить:
