Название

Описание

Категория Общие

Как правило для данного элемента не настраивается. Подробное описание данной категории приведено в соответствующем разделе.

Категория Масштабирование

Если модуль ввода-вывода не имеет встроенного масштабирования, то при помощи данной категории можно задать соответствие между значениями в модуле и реальными значениями. Подробное описание данной категории приведено в соответствующем разделе.

Категория Шкала

В данной категории можно назначить шкалу и определить ее настройки.

Категория Архивирование

Если значение канала требуется архивировать, то необходимо установить флаг в свойстве Архивировать. В этом случае, значения канала будут сохраняться в базе данных. При необходимости, можно выбрать шаблон архивирования. При этом появятся настройки, соответствующие данному шаблону, и которые можно переопределить для конкретного канала.

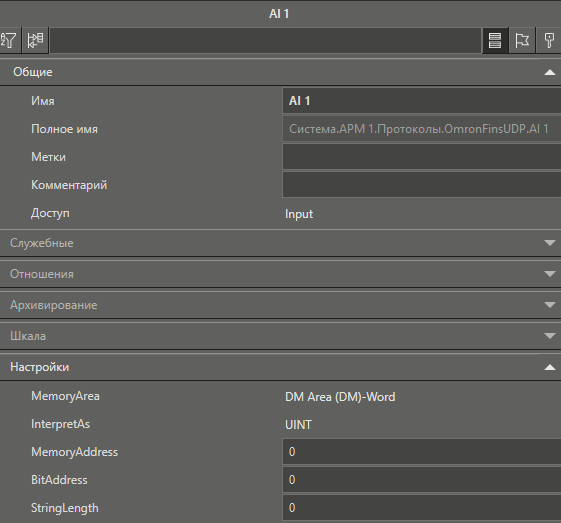

Категория Настройки

MemoryArea

Задается область памяти опрашиваемой переменной. Если указать адрес свыше 65535, то компиляция проекта будет выполнена с ошибкой.

InterpretAs

Тип данных переменной.

MemoryAddress

Адрес переменной в области памяти.

BitAddress

Номер извлекаемого бита (для областей Bit, Complemetation Flag, Status). Если указать номер бита свыше 31, то компиляция проекта будет выполнена с ошибкой.

LengthString

Определяет максимальную длину строки (если выбранный тип данных - строка). Если указать длину строки свыше 250 байт, то компиляция проекта будет выполнена с ошибкой.
