Название

Рекомендации

Категория Общие

Как правило, для данного элемента эта категория не настраивается. Подробное описание данной категории приведено в соответствующем разделе

Категория Задача

Задается период, с которым MasterSCADA 4D будет стараться получать значения из сервера. Определяется способ работы протокола при резервировании узла. Подробное описание категории приведено в разделе, описывающем настройку категории Задачи у протоколов.

Категория Настройки каналов

Задаются значения по умолчания для создаваемых каналов. В настройке не нуждаются, т.к. индивидуальные настройки каналов формируются автоматически.

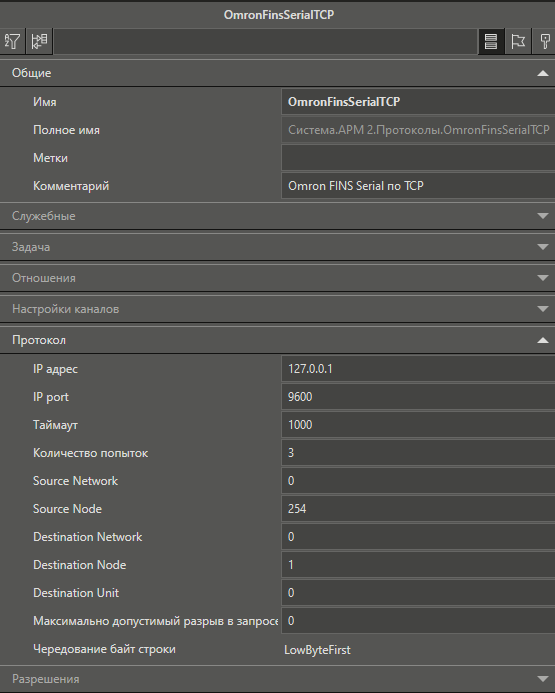

Категория Протокол

IP адрес

Основной IP-адрес устройства, которое отправляет и получает данные от MasterSCADA 4D.

IP порт

UDP порт для запросов/отвтов к контроллеру. По умолчанию - 9600. Если указать номер порта свыше 65535, то компиляция проекта будет выполнена с ошибкой.

Таймаут

Время, в течение которого исполнительная система ожидает установления соединения с контроллером

Количество попыток

Source Network

Адрес сети источника. Адрес по умолчанию - 0, локальная сеть (сам контроллер). Адреса 1-32 - удаленная сеть Controller Link.

Source Node

Адрес узла источника. 0 - внутренняя сеть PC. 1-255 - удаленная сеть. По умолчанию - 254.

Destination Network

Адрес сети назначения. Используется если контроллер работает как шлюз. Значение по умолчанию - 0, локальная сеть контроллера, 1-127 удаленная сеть.

Destination Node

Адрес контроллера. Задается специальным аппаратным переключателем или в среде разработки программы для контроллера:

Destination Unit

Адрес модуля. По умолчанию 0 - CPU. Остальные значения - модули подключенные к контроллеру

Максимально допустимый разрыв в запросе чтения

Параметр определяет максимально допустимый разрыв между адресами в запросе чтения, при котором происходит объединение в один запрос. Например, производится опрос регистров с номерами - 0, 1, 2, 4, 5. Если параметр будет установлен в 0, то регистры будут запрошены за два запроса (0-2, 4-5), если же установить его в 1 или выше, то за один запрос (0-5, а не использованный регистр 3 будет отброшен при разборе ответа). Увеличение данного параметра сокращает количество запросов и ускоряет опрос, но удлиняет кадр ответа.

Чередование байт строки

Определяет чередование байт для строки.

HighByteFirst - старшим байтом вперед,

LowByteFirst - младшим байтом вперед.

Настройку нужно изменить, если при чтении строк буквы попарно перепутаны.
