DRIVER_1 - ФБ для последовательного перехода по состояниям.

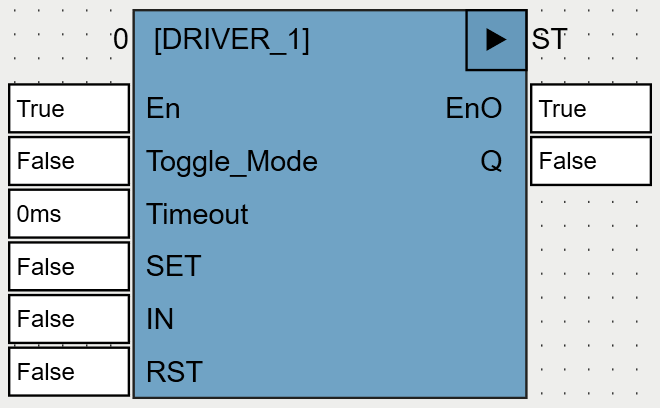

Вид ФБ в редакторе программ языка FBD:

DRIVER_1_OSCAT

Входы и выходы ФБ:

Название	Тип	Описание
Входы
Toggle_Mode	BOOL	Задача режима переключения.
Timeout	TIME	Если TIMEOUT>t#0s, Q=TRUE в течение TIMEOUT.
SET	BOOL	Если SET=TRUE при RST=FALSE, Q=TRUE (принудительная установка Q).
IN	BOOL	Вход.
RST	BOOL	Если RST=TRUE, Q=FALSE (принудительный сброс Q).
Выходы
Q	BOOL	Выход.

Алгоритм ФБ при SET=RST=FALSE:

• TOGGLE_MODE=FALSE:

если IN=TRUE, Q=TRUE;

если IN=FALSE, Q=FALSE;

• TOGGLE_MODE=TRUE:

передний фронт на входе IN переключает значение Q.
