Данный ФБ представляет собой совокупность четырех ФБ DRIVER_1 (OSCAT).

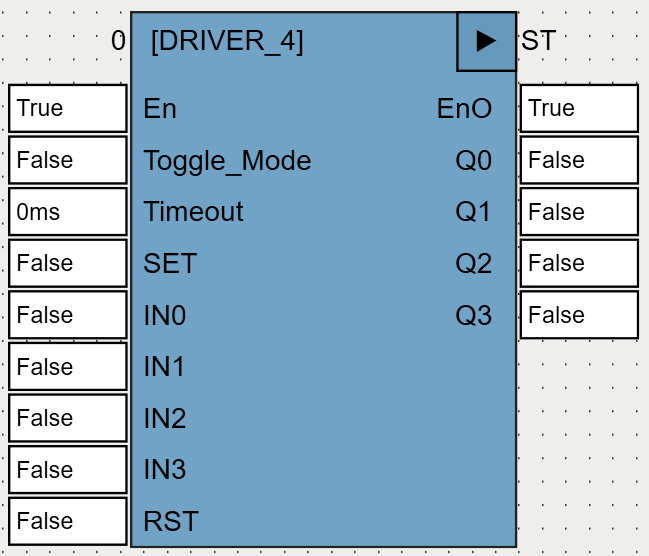

Вид ФБ в редакторе программ языка FBD:
Входы и выходы ФБ:
Название |
Тип |
Описание |
Входы |
||
Toggle_Mode |
BOOL |
Задача режима переключения. |
Timeout |
TIME |
Если TIMEOUT>t#0s, Q=TRUE в течение TIMEOUT. |
SET |
BOOL |
Если SET=TRUE при RST=FALSE, Q=TRUE (принудительная установка Q). |
IN0 .. IN3 |
BOOL |
Входы. |
RST |
BOOL |
Если RST=TRUE, Q=FALSE (принудительный сброс Q). |
Выходы |
||
Q0 .. Q3 |
BOOL |
Выходы. |
