FF_JKE – это JK-триггер.

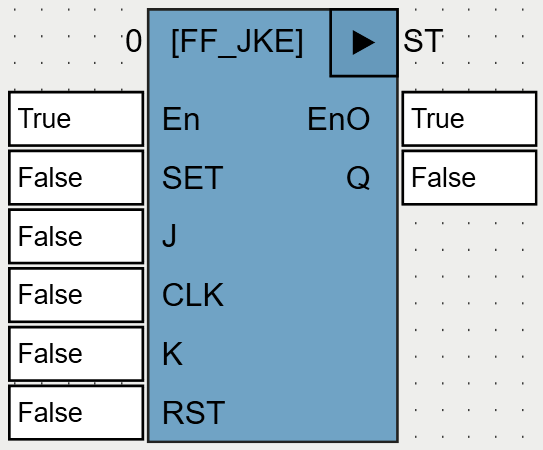

Вид ФБ в редакторе программ языка FBD:
Входы и выходы ФБ:
Название |
Тип |
Описание |
Входы |
||
SET |
BOOL |
Установка. |
J |
BOOL |
Информационный вход, аналогичный SET. |
CLK |
BOOL |
Вход подачи тактовых импульсов (синхроимпульсов). |
K |
BOOL |
Информационный вход, аналогичный RST. |
RST |
BOOL |
Сброс. При RST=TRUE Q:=FALSE (принудительный сброс выхода). |
Выходы |
||
Q |
BOOL |
Выходной сигнал. |
При RST=SET=FALSE, J<>K и детектировании переднего фронта на входе CLK Q:=J.
При RST=SET=FALSE, J=K и детектировании переднего фронта на входе CLK Q:=Q xor K.
При RST=FALSE и SET=TRUE Q:=TRUE (принудительная установка выхода).
