FF_RSE – это RS-триггер.

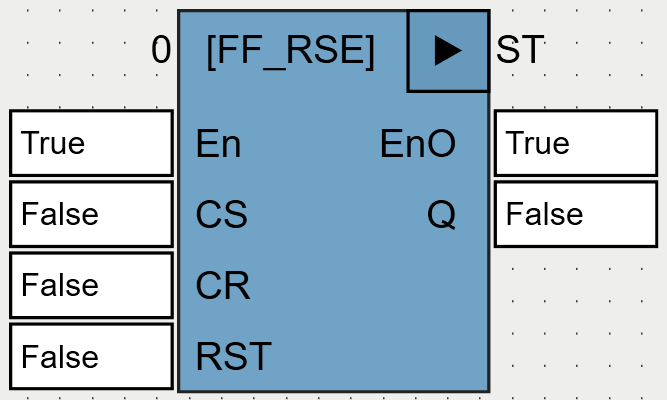

Вид ФБ в редакторе программ языка FBD:
Входы и выходы ФБ:
Название |
Тип |
Описание |
Входы |
||
CS |
BOOL |
Информационный вход для установки триггера в состояние TRUE. |
CR |
BOOL |
Информационный вход для установки триггера в состояние FALSE. |
RST |
BOOL |
Сброс. При RST=TRUE Q:=FALSE. |
Выходы |
||
Q |
BOOL |
Выходной сигнал. |
При детектировании переднего фронта на входе CS Q:=TRUE.
При детектировании переднего фронта на входе CR Q:=FALSE.
При детектировании передних фронтов одновременно на CS и CR Q:=FALSE.
