ФБ FILTER_DW – это фильтр 1-го порядка для 32-битовых данных (DWORD). Основное назначение – фильтрация сигнала датчика для уменьшения шумов.

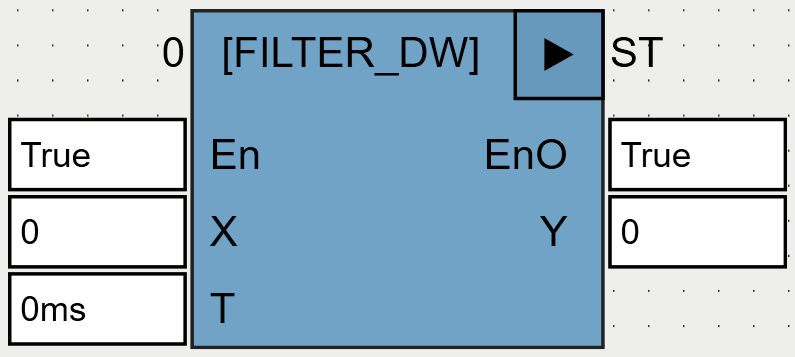

Вид ФБ в редакторе программ языка FBD:
Входы и выходы ФБ:
Название |
Тип |
Описание |
Входы |
||
X |
DWORD |
Входной сигнал. |
T |
TIME |
Постоянная времени. |
Выходы |
||
Y |
DWORD |
Выходной сигнал. |
Алгоритм фильтра 1-го порядка рассматривается в описании ФБ FT_PT1 (OSCAT).
Используемые функции: T_PLC_MS (OSCAT).
