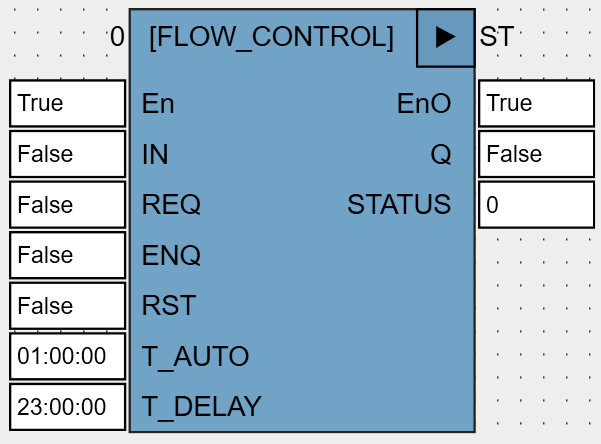

Название

Тип

Описание

Входы

IN

BOOL

С помощью входа вырабатывается сигнал включения устройства (Q=TRUE) вручную:

если IN=TRUE/FALSE при ENQ=TRUE, Q=TRUE/FALSE

REQ

BOOL

С помощью входа вырабатывается сигнал включения устройства (Q=TRUE) автоматически:

если при ENQ=TRUE на входе REQ детектируется передний фронт, Q принимает значение TRUE на время T_AUTO, после чего в течение времени T_DELAY включение с помощью входа REQ блокируется (однако управление с помощью IN возможно).

ENQ

BOOL

Вход детектирования сигнала.

RST

BOOL

Сброс. Для реинициализации алгоритма нужно присвоить входу RST значение TRUE (по этой команде выходы обнуляются), а затем FALSE.

T_AUTO

TIME

Время на которое включается устройство при автоматическом управлении.

T_DELAY

TIME

Время на которое блокируется  устройство (входа REQ) при автоматическом управлении.

Выходы

Q

BOOL

Выход.

STATUS

BYTE

Выход индицирует ESR-совместимый статус:

•   100 – готов;

•   101 – IN=TRUE;

•   102 – REQ=TRUE;

•   103 – RST=TRUE.
