ФБ FT_IMP - импульсный (высокочастотный) фильтр.

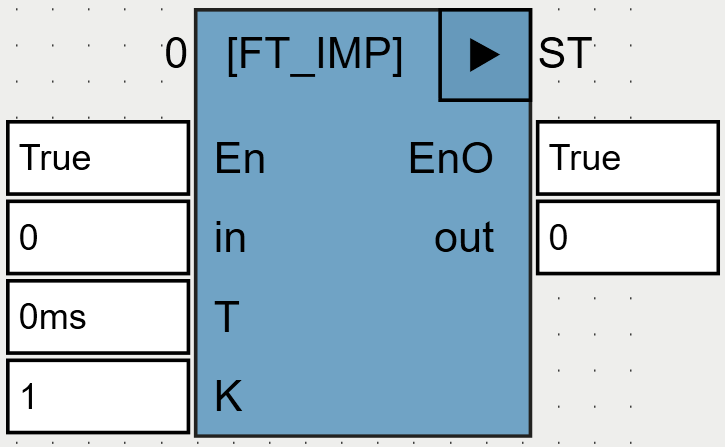

Вид ФБ в редакторе программ языка FBD:
Входы и выходы ФБ:
Название |
Тип |
Описание |
Входы |
||
in |
REAL |
Входной сигнал. |
T |
TIME |
Период. |
K |
REAL |
Коэффициент фильтрации. |
Выходы |
||
out |
REAL |
Отфильтрованный сигнал. |
ФБ работает по следующему алгоритму:
• входной сигнал IN фильтруется с помощью ФБ FT_PT1 (OSCAT);
• вычисляется разность между IN и отфильтрованным IN;
• полученная разность умножается на K и присваивается выходу OUT.
Пример

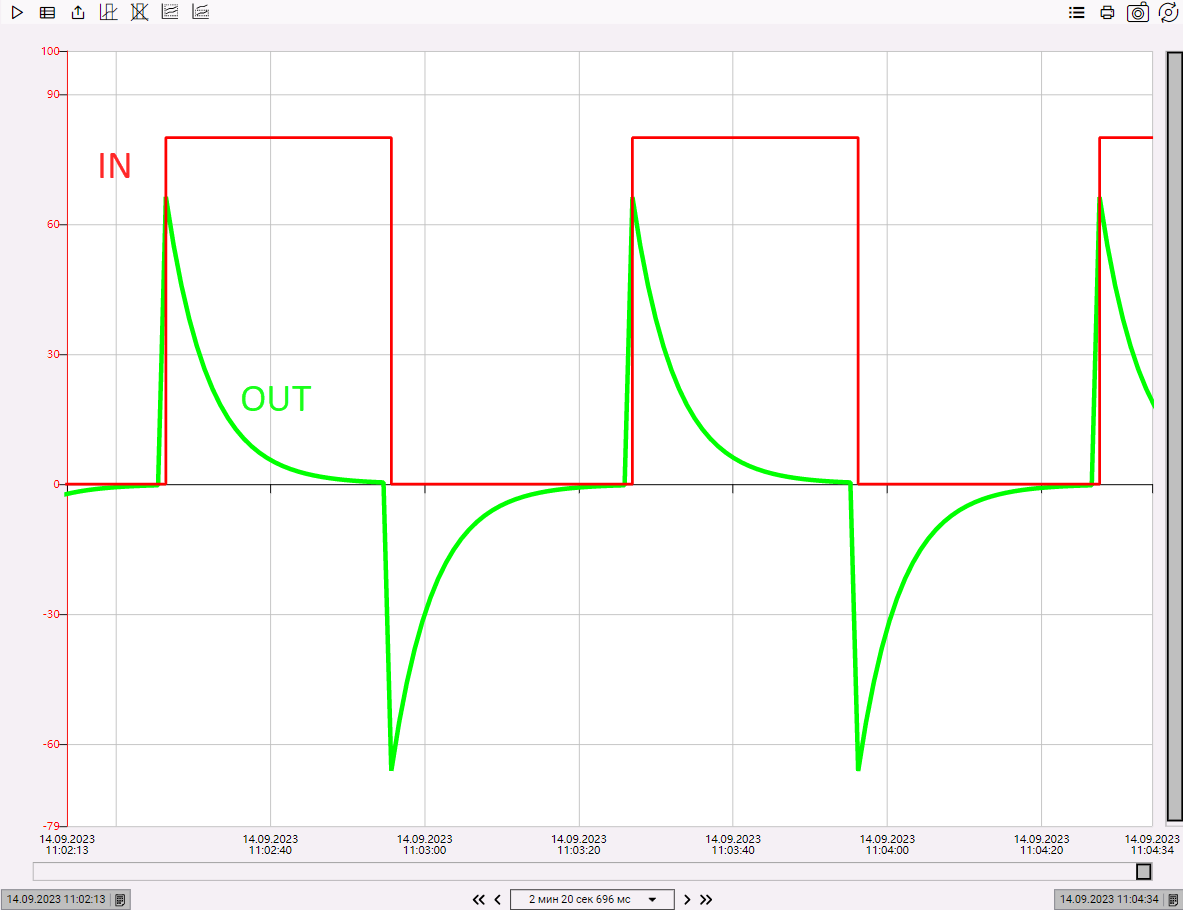

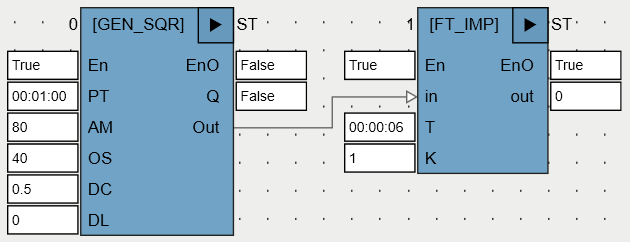

Ниже показан отклик FT_IMP на прямоугольный сигнал (время цикла – 1с, в качестве генератора прямоугольного сигнала использован ФБ GEN_SQR (OSCAT)):
