FT_TN8 - передатчик выборки с задержкой (8 значений).

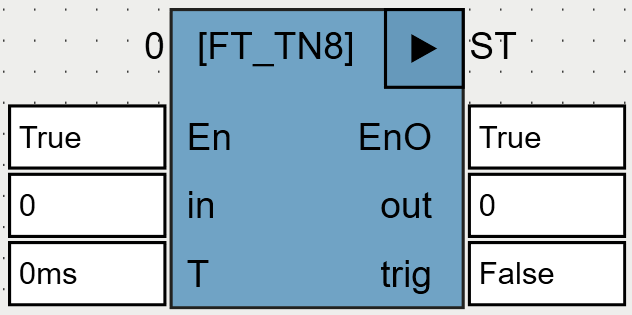

Вид ФБ в редакторе программ языка FBD:
Входы и выходы ФБ:
Название |
Тип |
Описание |
Входы |
||
in |
REAL |
Входной сигнал. Выборка из IN производится 1 раз за время T/8 (т.е. за T выбирается 8 значений). |
T |
TIME |
Задержка. |
Выходы |
||
out |
REAL |
Выходной сигнал. |
trig |
BOOL |
При каждой выборке/передаче TRIG=TRUE в течение 1 цикла. |
FT_TN8 передает на выход OUT выборки из входного сигнала IN с задержкой T.
Аналогами FT_TN8 являются ФБ FT_TN16 (OSCAT) и FT_TN64 (OSCAT).
Используемые функции: T_PLC_MS (OSCAT).

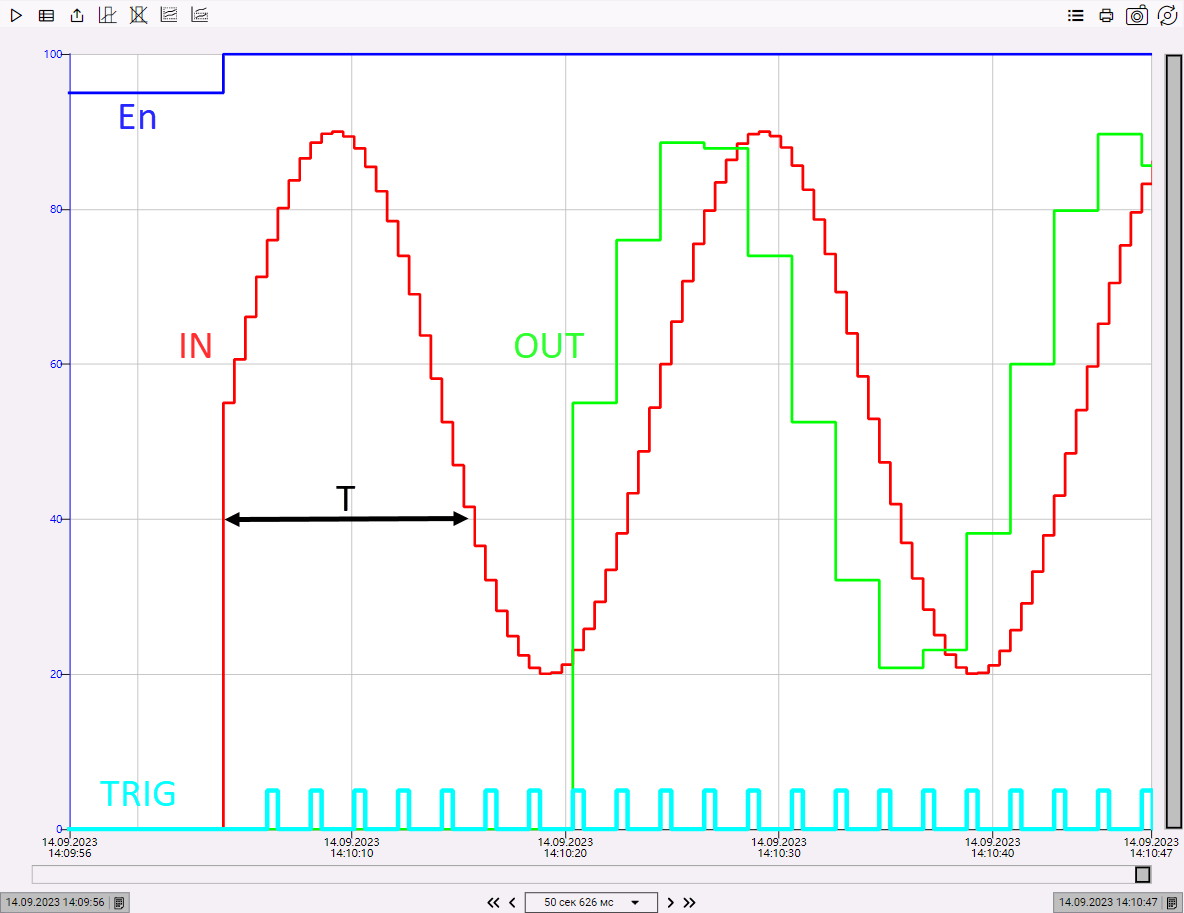

Пример
