ФБ GEN_RMP - генератор пилообразного сигнала.

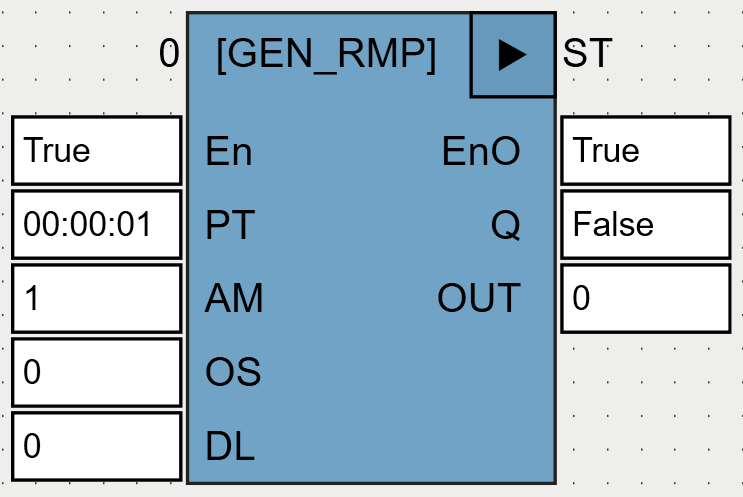

Вид ФБ в редакторе программ языка FBD:
Входы и выходы ФБ:
Название |
Тип |
Описание |
Входы |
||
PT |
TIME |
Период пилообразного сигнала. Число шагов в периоде – PT/<время цикла>, шаг по оси значений – AM*<время цикла>/PT. |
AM |
REAL |
Коэффициент для задания диапазона пилообразного сигнала. |
OS |
REAL |
Коэффициент для задания диапазона пилообразного сигнала. |
DL |
REAL |
Смещение сигнала по фазе. Значение этого входа должно находиться в диапазоне [-1, 1], что соответствует фазовому сдвигу на величину от |
Выходы |
||
Q |
BOOL |
По завершении каждого периода Q=1 на 1 цикл. |
OUT |
REAL |
Сгенерированный пилообразный сигнал в диапазоне [OS, AM+OS]. |
(отставание на период (PT)) до
(опережение на период (PT)).Используемые функции: T_PLC_MS (OSCAT), MODR (OSCAT), FRACT (OSCAT).
Пример

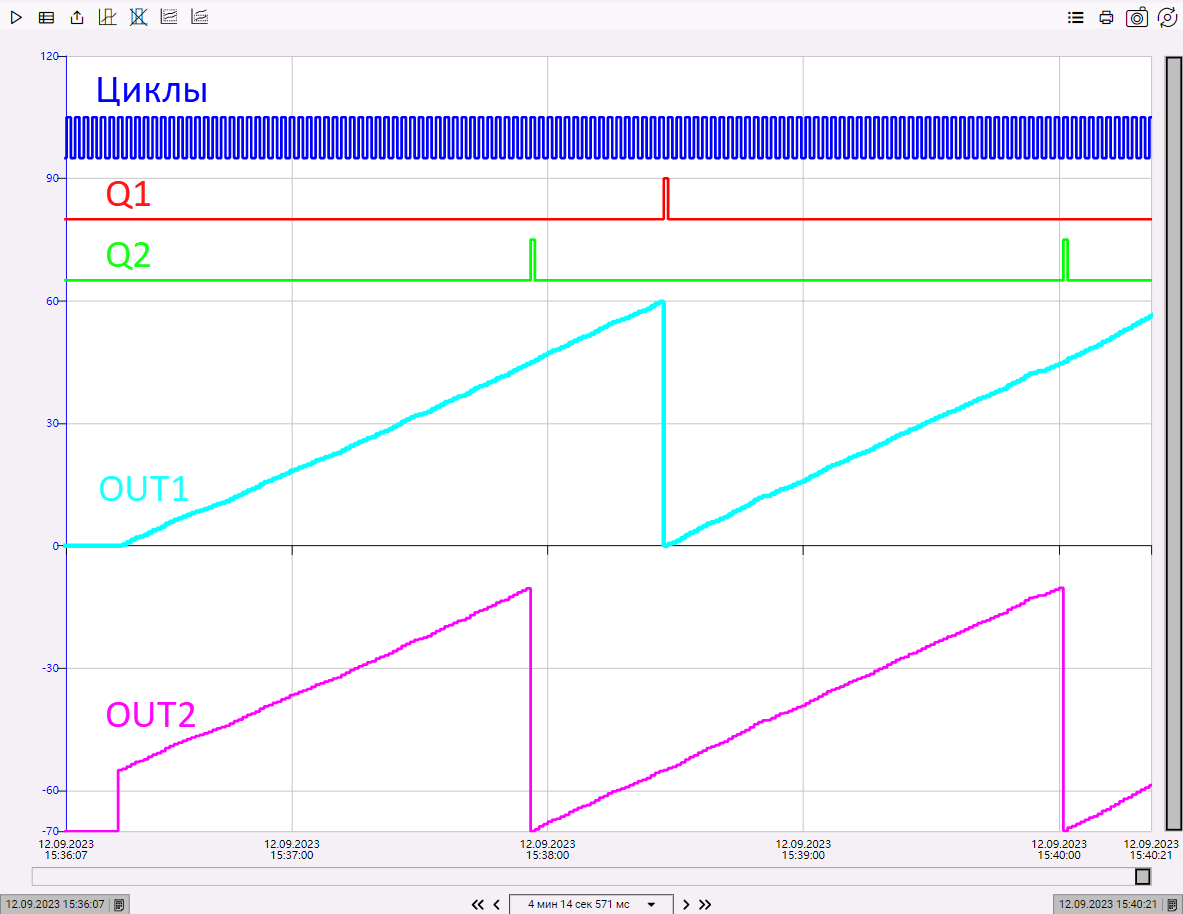

Ниже на рисунке показана временная диаграмма двух ФБ GEN_RMP с момента начала их работы; нижний сигнал (OUT2) опережает верхний (OUT1) по фазе на
(т.е. на четверть периода, DL ФБ верхнего сигнала равно 0, нижнего – +0.25):
