ФБ GEN_SIN - генератор синусоидального сигнала.

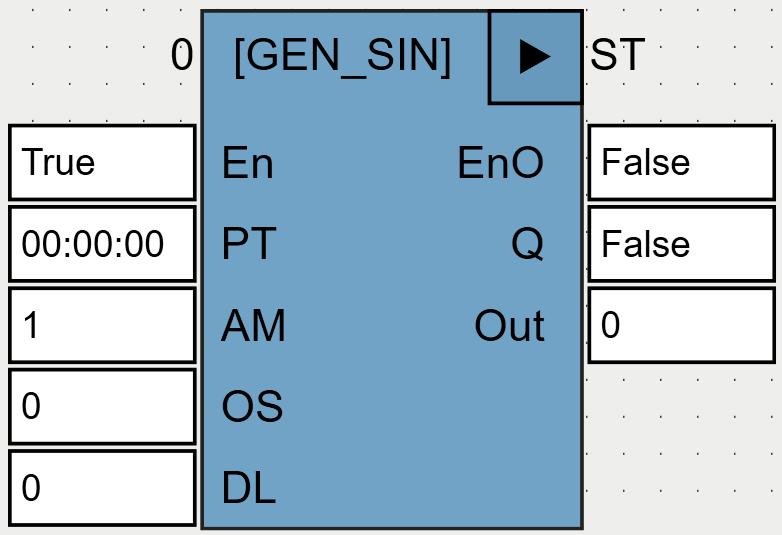

Вид ФБ в редакторе программ языка FBD:
Входы и выходы ФБ:
Название |
Тип |
Описание |
Входы |
||
PT |
TIME |
Период синусоидального сигнала. |
AM |
REAL |
Коэффициент для задания диапазона синусоидального сигнала. |
OS |
REAL |
Коэффициент для задания диапазона синусоидального сигнала. |
DL |
REAL |
Смещение сигнала по фазе. Значение этого входа должно находиться в диапазоне [-1, 1], что соответствует фазовому сдвигу на величину от |
Выходы |
||
Q |
BOOL |
Q:=TRUE в первом полупериоде генерируемого сигнала (фаза принадлежит диапазону |
OUT |
REAL |
Сгенерированный синусоидальный сигнал в диапазоне [-0.5*AM + OS, 0.5*AM+OS]. |
(отставание на период (PT)) до
(опережение на период (PT)).
) и Q:=FALSE во втором полупериоде (фаза принадлежит диапазону
).Используемые функции: T_PLC_MS (OSCAT), MODR (OSCAT), SIGN_R (OSCAT).
Пример

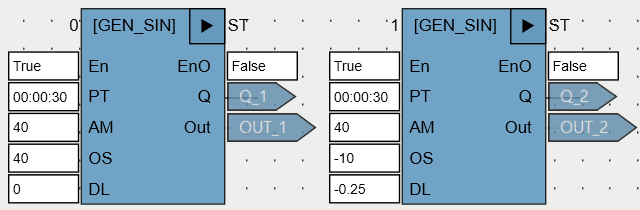

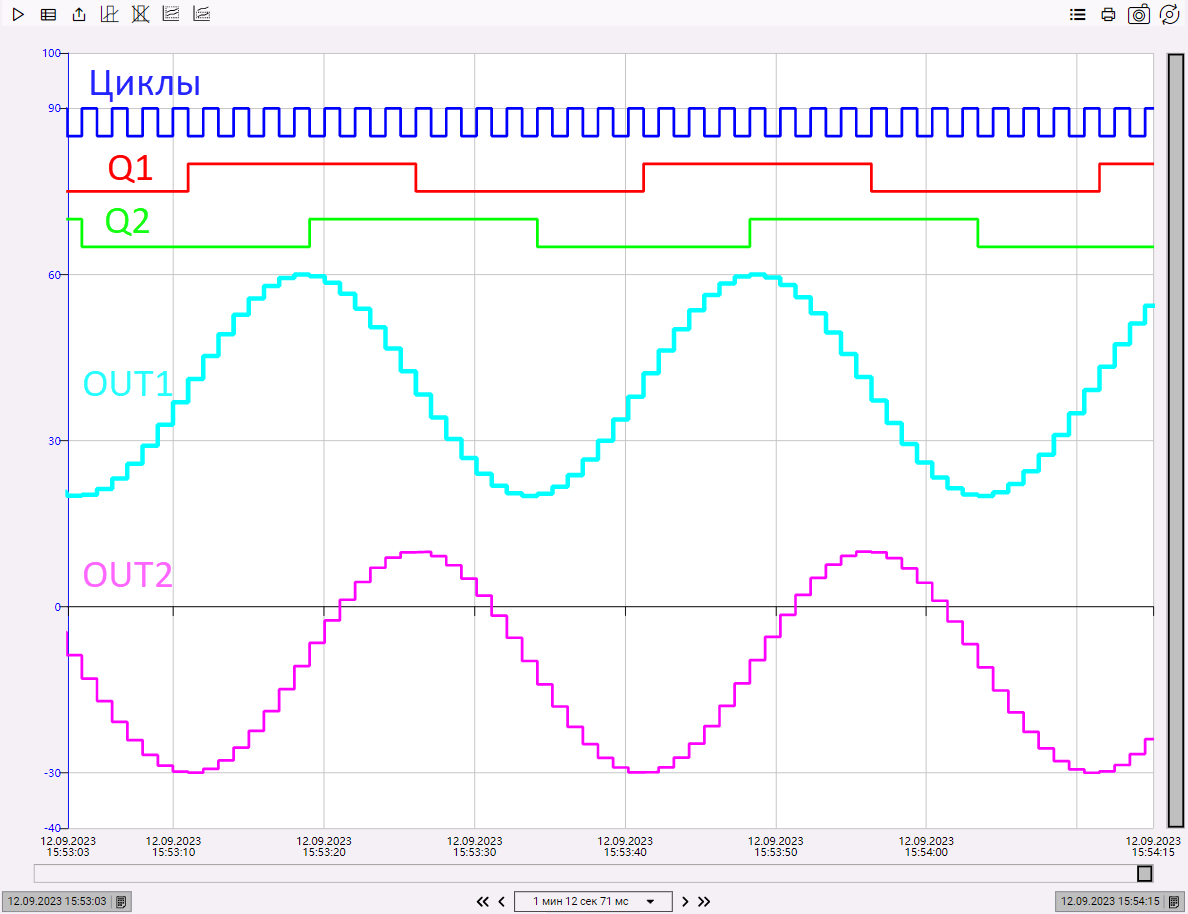

Ниже на рисунках показаны конфигурации двух ФБ GEN_SIN и их временные диаграммы (OUT2 отстает по фазе от OUT1 на
(четверть периода)):
