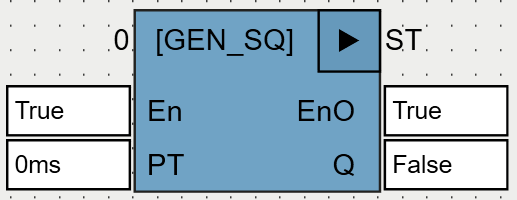

Вид ФБ в редакторе программ языка FBD:
Входы и выходы ФБ:
Название |
Тип |
Описание |
Входы |
||
PT |
TIME |
Период меандра. |
Выходы |
||
Q |
BOOL |
Генерируемый меандр. |
GEN_SQ генерирует на выходе Q меандр с заданным периодом PT:
Используемые функции: T_PLC_MS (OSCAT).
