ФБ SCHEDULER предназначен для вызова программ на определенных циклах.

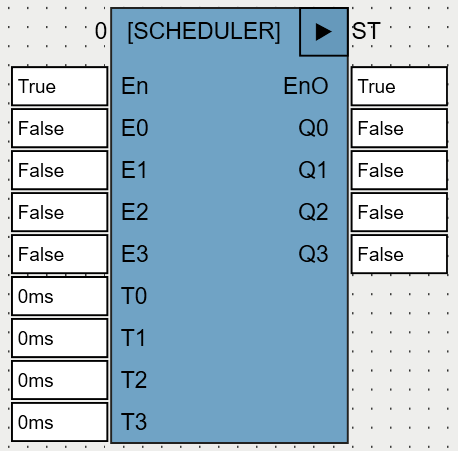

Вид ФБ в редакторе программ языка FBD:

Входы и выходы ФБ:

ФБ работает по следующему алгоритму:

•   при старте ФБ в течение 4 циклов последовательно передает значения входов E0 .. E3 соответственно на выходы Q0.. Q3;

•   в дальнейшем ФБ передает на выходы Q0 .. Q1 значения соответствующих входов E0 .. E3 с соответствующим периодом T0 .. T3 с соблюдением следующих условий:

•   выход может быть равен 1 в течение только одного цикла;

•   в течение одного цикла совершается только одна передача (т.е., только один выход может быть равен 1 в течение одного цикла).

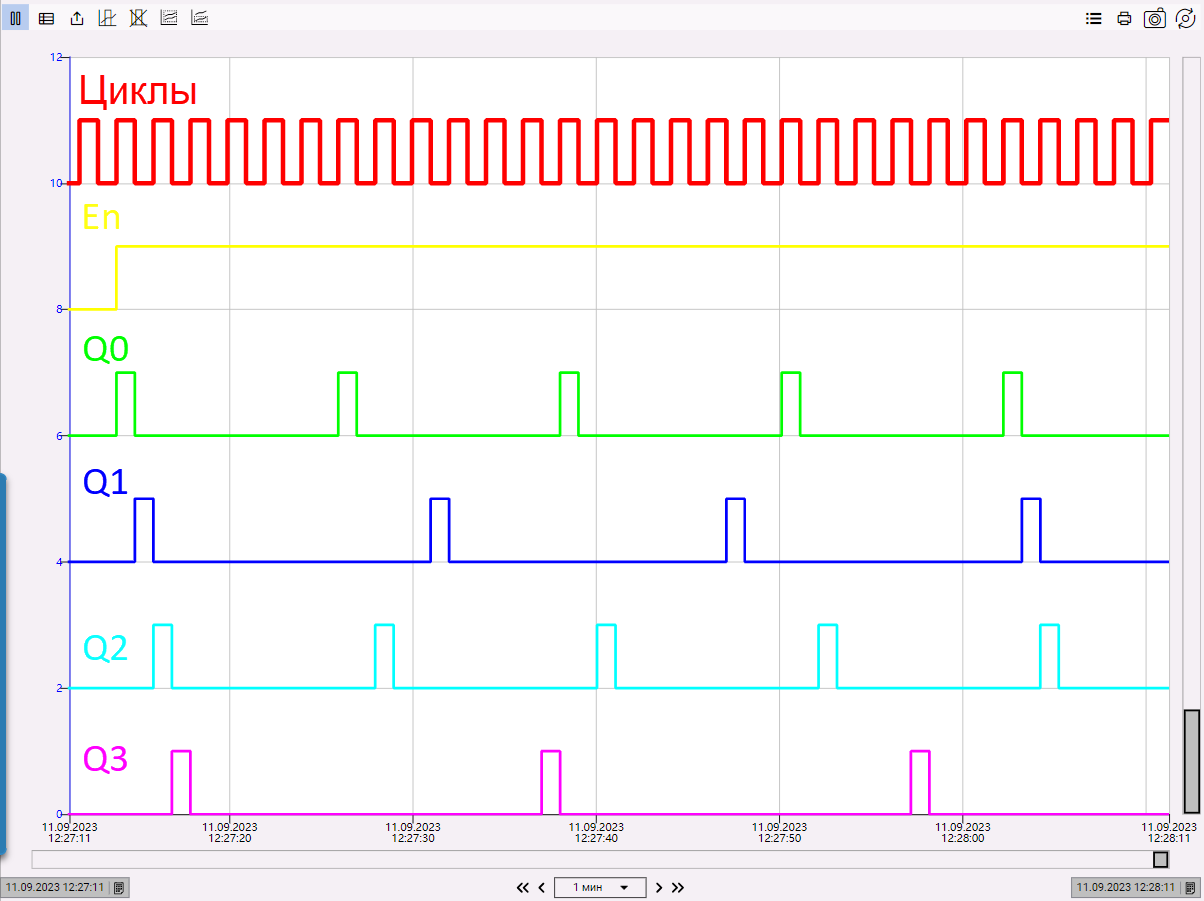

На рисунке ниже показаны выходные сигналы после старта ФБ (после En=1) при E0=E1=E2=E3=1, T0=10c, T1=15с, T2=10с и T3=20с (длительность цикла – 1с):

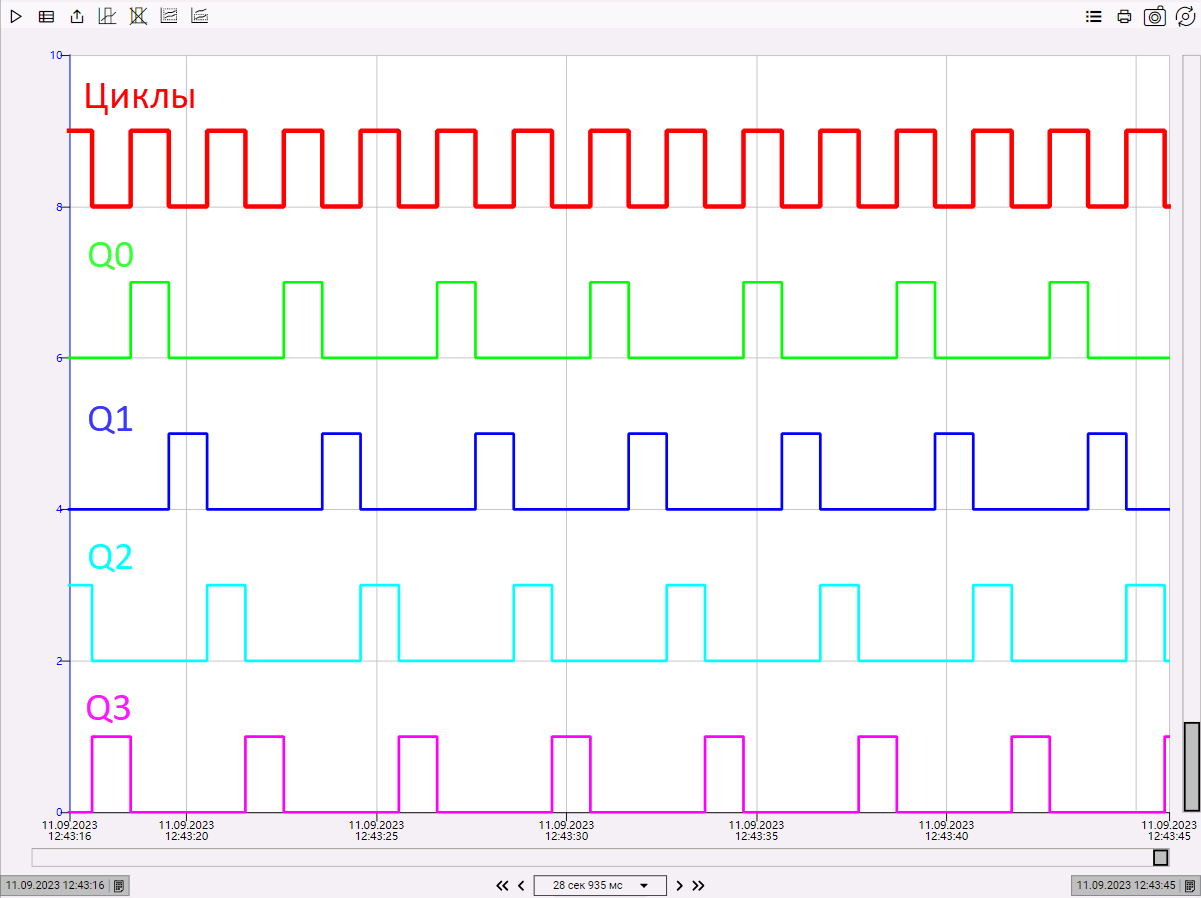

Условие равенства единице только одного выхода в течение цикла может приводить к увеличению T<n>. Например, при длительности цикла 1с и всех T<n> = 0 реальный период составит 4с:

Используемые функции: T_PLC_MS (OSCAT).
