SCHEDULER_2 используется для вызова программ на определенных циклах.

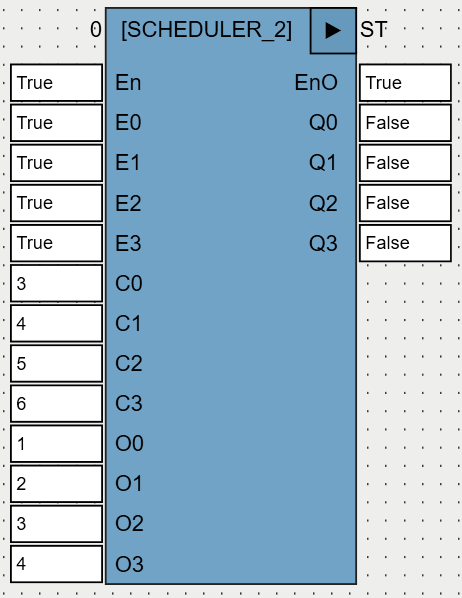

Вид ФБ в редакторе программ языка FBD:
Входы и выходы ФБ:
Название |
Тип |
Описание |
Входы |
||
E0 .. E3 |
BOOL |
Входные сигналы. |
C0 .. C3 |
UINT |
Входы определяют период активации (в циклах) соответствующих выходов Q0 .. Q3. |
O0 .. O3 |
UINT |
Выходы задают сдвиг (в циклах) при старте для соответствующих выходов Q0 .. Q3. |
Выходы |
||
Q0 .. Q3 |
BOOL |
Выходы, соответствующие входам E0 .. E3. |
SCHEDULER_2 используется для вызова программ на определенных циклах. При E<n> = 1 этот ФБ активирует соответствующий выход Q<n> в зависимости от C<n> и O<n>.

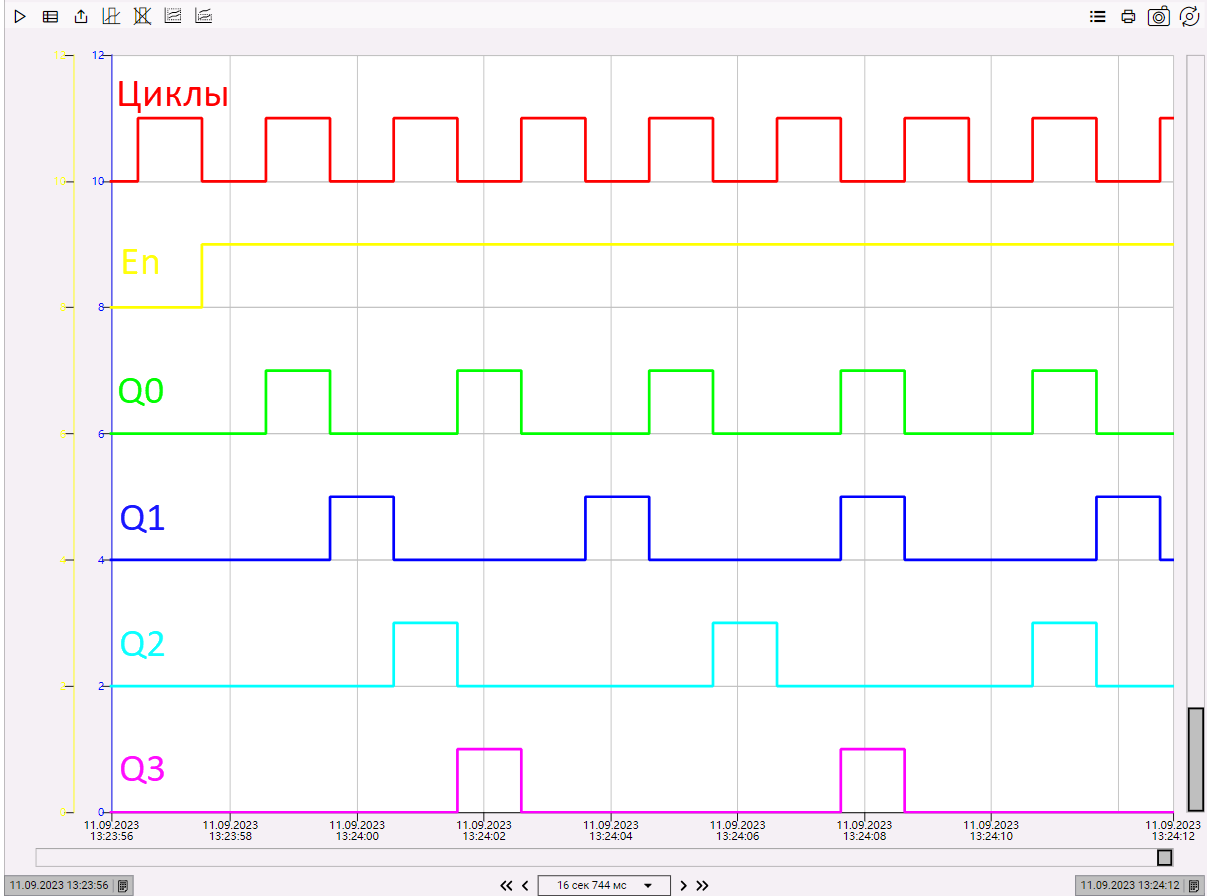

При конфигурации ФБ, показанной на рисунке выше, после En=TRUE на выходах формируются следующие сигналы:
