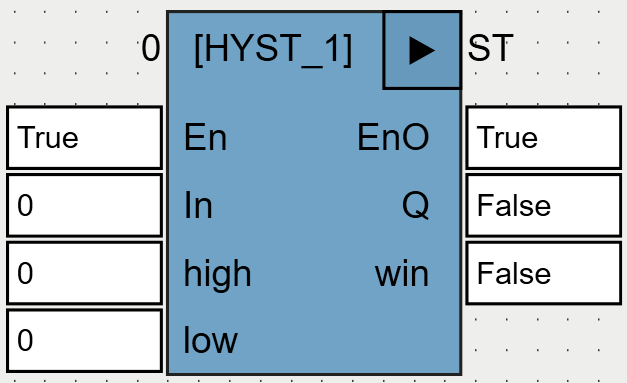

Вид ФБ в редакторе программ языка FBD:
Входы и выходы ФБ:
Название |
Тип |
Входы |
|
In |
REAL |
high |
REAL |
low |
REAL |
Выходы |
|
Q |
BOOL |
win |
BOOL |
При high>low HYST_1 реализует гистерезис:
•если Q:=FALSE, то Q становится TRUE при In>high;
•если Q:=TRUE, то Q становится FALSE при In<low.
Если low<=In<=high, то win:=TRUE, иначе win:=FALSE.
