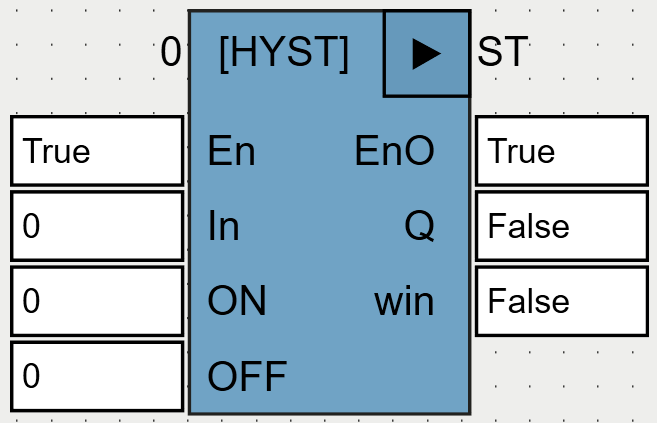

Вид ФБ в редакторе программ языка FBD:
Входы и выходы ФБ:
Название |
Тип |
Входы |
|
In |
REAL |
ON |
REAL |
OFF |
REAL |
Выходы |
|
Q |
BOOL |
win |
BOOL |
HYST реализует гистерезис, зависящий от соотношения между значениями входов ON и OFF:
• ON >= OFF:
• если Q=FALSE, то Q становится TRUE при IN>ON; если Q=TRUE, то Q становится FALSE при IN<OFF:
• ON<OFF:
• если Q=FALSE, то Q становится TRUE при IN<ON; если Q=TRUE, то Q становится FALSE при IN>OFF:
В обоих случаях WIN:=TRUE, если ON<=IN<=OFF; если IN лежит вне диапазона [ON, OFF], WIN:=FALSE:
