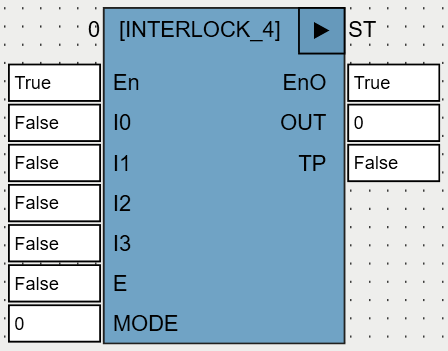

Название

Тип

Описание

Входы

I0 .. I3

BOOL

Входы 0 .. 3.

E

BOOL

Разрешение/запрет работы алгоритма ФБ. Если E=FALSE, выходы ФБ обнуляются.

MODE

INT

Режим работы ФБ:

•   0 – все входы передаются в OUT. Например, если I0=1, I1=0, I2=1 и I3=0, OUT=2#0000_0101=5;

•   1 – в OUT передается только старший по номеру вход со значением TRUE. Например, если I0=1, I1=0, I2=1 и I3=0, OUT=2#0000_0100=4;

•   2 – в OUT передается только вход, который принял значение TRUE последним. Если одновременно несколько входов принимают значение TRUE, в OUT передается старший по номеру;

•   3 – в OUT передается только вход, который принял значение TRUE первым. Если при переходе в данный режим несколько входов имеют значение TRUE, в OUT передается старший по номеру.

Выходы

OUT

BOOL

Выход.

TP

BOOL

Индикатор изменения OUT. При каждом изменении OUT TP=TRUE в течение 1 цикла.
