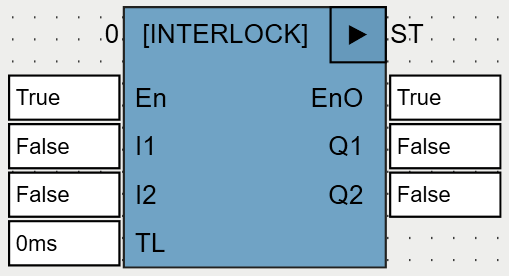

Вид ФБ в редакторе программ языка FBD:
Входы и выходы ФБ:
Название |
Тип |
Описание |
Входы |
||
I1, I2 |
BOOL |
Вход 1, Вход 2. |
TL |
TIME |
Время блокировки. |
Выходы |
||
Q1, Q2 |
BOOL |
Выход 1, Выход 2. |
В зависимости от сочетания значений входов I1 и I2 выходы Q1 и Q2 принимают значения, показанные в таблице ниже, при соблюдении следующего условия:
• выход Q<i> может принять значение TRUE только в том случае, если значение соответствующего входа I<i> равно TRUE, а с момента времени, когда другой выход принял значение FALSE, прошло не менее TL.
Как следствие, оба выхода не могут быть равны TRUE одновременно.
I1 |
I2 |
Q1 |
Q2 |
0 |
0 |
0 |
0 |
0 |
1 |
0 |
1 |
1 |
0 |
1 |
0 |
1 |
1 |
0 |
0 |
Следующая временная диаграмма поясняет алгоритм ФБ:
