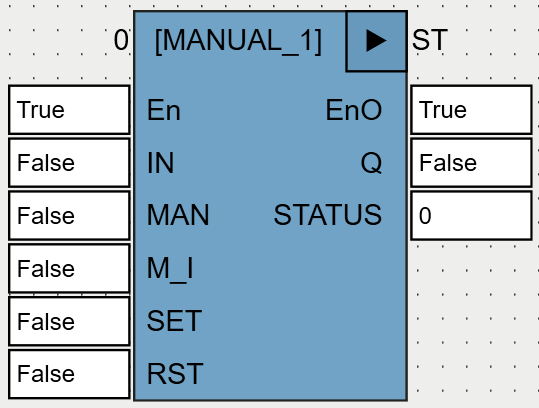

Вид ФБ в редакторе программ языка FBD:
Входы и выходы ФБ:
Название |
Тип |
Описание |
Входы |
||
IN |
BOOL |
Входной сигнал. |
MAN |
BOOL |
Включение/отключение ручного режима. |
M_I |
BOOL |
Сигнал в ручном режиме. |
SET |
BOOL |
Установка в ручном режиме. |
RST |
BOOL |
Сброс в ручном режиме. |
Выходы |
||
Q |
BOOL |
Выход. |
STATUS |
BYTE |
ESR-совместимый статус: 100 - автоматический режим 103 - ручной режим 101 - принудительная установка выхода 102 - принудительный сброс выхода |
MANUAL_1 позволяет заменить цифровой сигнал в ручном режиме:
• если MAN=FALSE, то Q:=IN и STATUS:=100;
• если MAN=TRUE:
если SET=RST=FALSE, то Q:=M_I и STATUS:=103;
если SET=TRUE и RST=FALSE, то Q:=TRUE и STATUS:=101;
если RST=TRUE, то Q:=FALSE и STATUS:=102.
