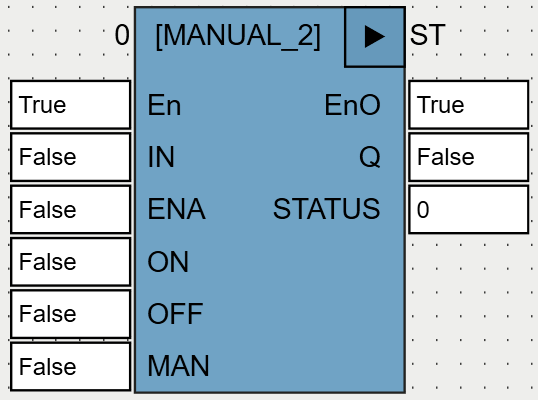

Вид ФБ в редакторе программ языка FBD:
Входы и выходы ФБ:
Название |
Тип |
Описание |
Входы |
||
IN |
BOOL |
Входной сигнал. |
ENA |
BOOL |
Разрешение/запрет работы алгоритма ФБ. |
ON |
BOOL |
Принудительная установка выхода. |
OFF |
BOOL |
Принудительный сброс выхода. |
MAN |
BOOL |
Сигнал в ручном режиме. |
Выходы |
||
Q |
BOOL |
Выход. |
STATUS |
BYTE |
ESR-совместимый статус: 104 - автоматический режим 100 - одновременная принудительная установка выхода и принудительный сброс выхода 103 - ручной режим 101 - принудительная установка выхода 102 - принудительный сброс выхода |
MANUAL_2 позволяет заменить цифровой сигнал в ручном режиме:
• если ENA=FALSE, то Q:=FALSE и STATUS:=104;
• если ENA=TRUE:
если ON=OFF=FALSE, то Q:=IN и STATUS:=100;
если ON=TRUE и OFF=FALSE, то Q:=TRUE и STATUS:=101;
если ON=FALSE и OFF=TRUE, то Q:=FALSE и STATUS:=102;
• если ON=OFF=TRUE, то Q:=MAN и STATUS:=103 .
