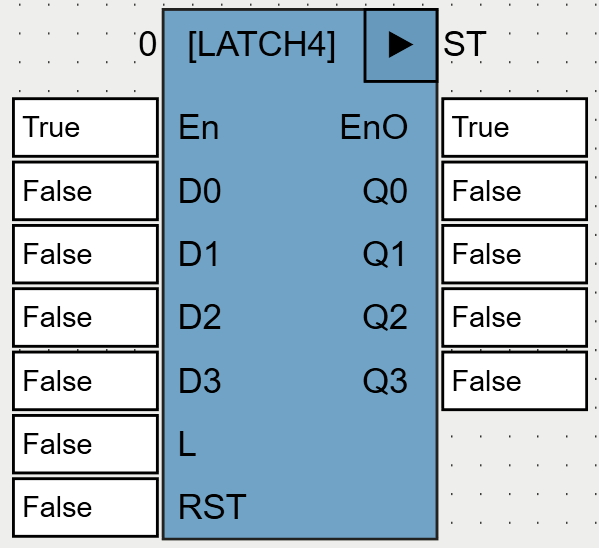

Название

Тип

Описание

Входы

D0 .. D3

BOOL

Информационные входы.

L

BOOL

До тех пор, пока L=TRUE, значение D0 ... D3 передаются в Q0 .. Q3 соответственно. При L=FALSE передача блокируется, а выходы сохраняют свое значение.

RST

BOOL

Сброс. Если RST=TRUE, Q:=FALSE (принудительный сброс выхода).

Выходы

Q0 .. Q3

BOOL

Выходные сигналы.
