SELECT_8 - переключатель.

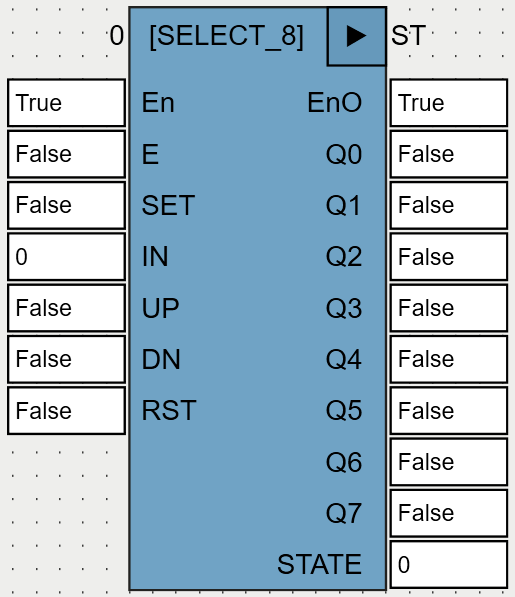

Вид ФБ в редакторе программ языка FBD:

SELECT_8_OSCAT

Входы и выходы ФБ:

Название	Тип	Описание
Входы
E	BOOL	Вход установки выхода.
SET	BOOL	Установка.
IN	BYTE	Входные импульсы.
UP	BOOL	Устанавливает переход к следующему по номеру входу.
DN	BOOL	Устанавливает переход к предыдущдему по номеру входу.
RST	BOOL	Сброс.
Выходы
Q0 .. Q7	BOOL	Выходные сигналы.
STATE	INT	Номер текущего выхода.

При E=TRUE ФБ устанавливает выход Q с номером STATE, сбрасывая остальные выходы Q. Алгоритм:

• если RST=SET=FALSE, передний фронт на входе UP устанавливает следующий по номеру выход (STATE:=STATE+1, Q0 после Q7), а передний фронт на входе DN – предыдущий (STATE:=STATE-1, Q7 после Q0); увеличение STATE имеет более высокий приоритет;

• если RST=FALSE, а SET=TRUE, STATE:=IN (установка заданного выхода);

• если RST=TRUE, STATE:=0 (т.е. устанавливается Q0).

При E=FALSE все выходы Q обнуляются вне зависимости от значения STATE.

Используемые функции: INC (OSCAT).
