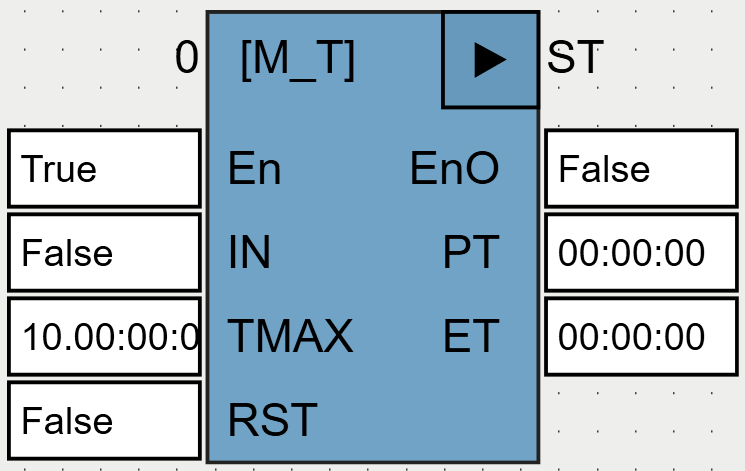

Вид ФБ в редакторе программ языка FBD:
Входы и выходы ФБ:
Название |
Тип |
Описание |
Входы |
||
IN |
BOOL |
Входной импульс. Если IN=TRUE при вызове ФБ, это не рассматривается как передний фронт. |
TMAX |
TIME |
Задает максимально возможную длительность измеряемого интервала времени. По умолчанию вход равен T#10d. |
RST |
BOOL |
Сброс. По команде RST=TRUE измерение прерывается и выходы обнуляются. |
Выходы |
||
PT |
TIME |
Измеренная длительность импульса. |
ET |
TIME |
В течение измерения выход индицирует время, прошедшее с момента детектирования переднего фронта на входе IN. |
M_T измеряет длительность импульса на входе IN (интервал времени между передним и задним фронтом).
По окончании измерения выходы PT и ET сохраняют свои значения до начала нового измерения.
Измерение также прерывается и выходы обнуляются, если ET достигает значения TMAX.
