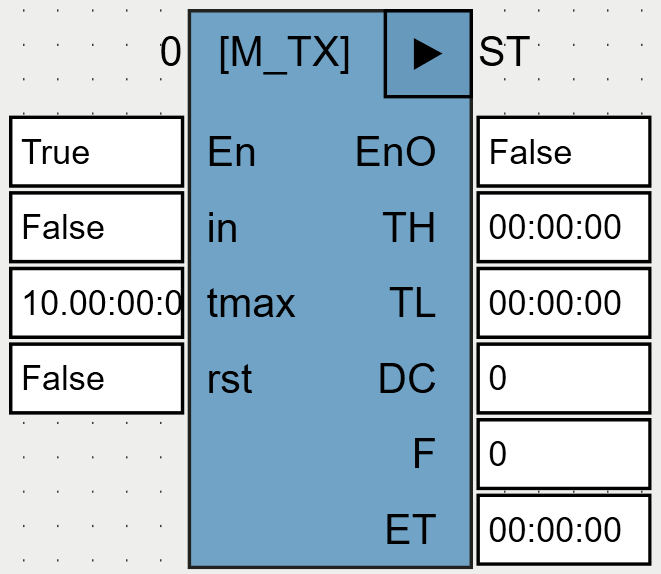

Название

Тип

Описание

Входы

in

BOOL

Входной сигнал. Если IN=TRUE при вызове ФБ, это не рассматривается как передний фронт.

tmax

TIME

Максимальный измеряемый интервал (TH+TL). Значение tmax по умолчанию – t#10d.

rst

BOOL

Сброс. Если RST=TRUE, выходы ФБ равны 0.

Выходы

TH

TIME

Текущая ширина импульса.

TL

TIME

Текущая длительность паузы между импульсами.

DC

REAL

Отношение ширины импульса к периоду следования, TH/(TH+TL) (эта величина обратна скважности сигнала).

F

REAL

Частота следования импульсов в герцах (1/(TH+TL)). Минимальная измеряемая частота – 1/TMAX.

ET

TIME

Выход индицирует время, прошедшее с начала текущего измерения (ET сбрасывается при достижении величины (TH+TL)). Если ET достигает tmax, выполняется перезапуск ФБ с обнулением выходов.
