Настройка контроллера
В качестве примера мы подключим контроллер ОВЕН ПЛК100, к MasterSCADA 4D по протоколу Modbus RTU. Опустим описание создание проекта, выбора целевой платформы контроллера, написание программы и перейдем сразу к настройке Modbus протокола.

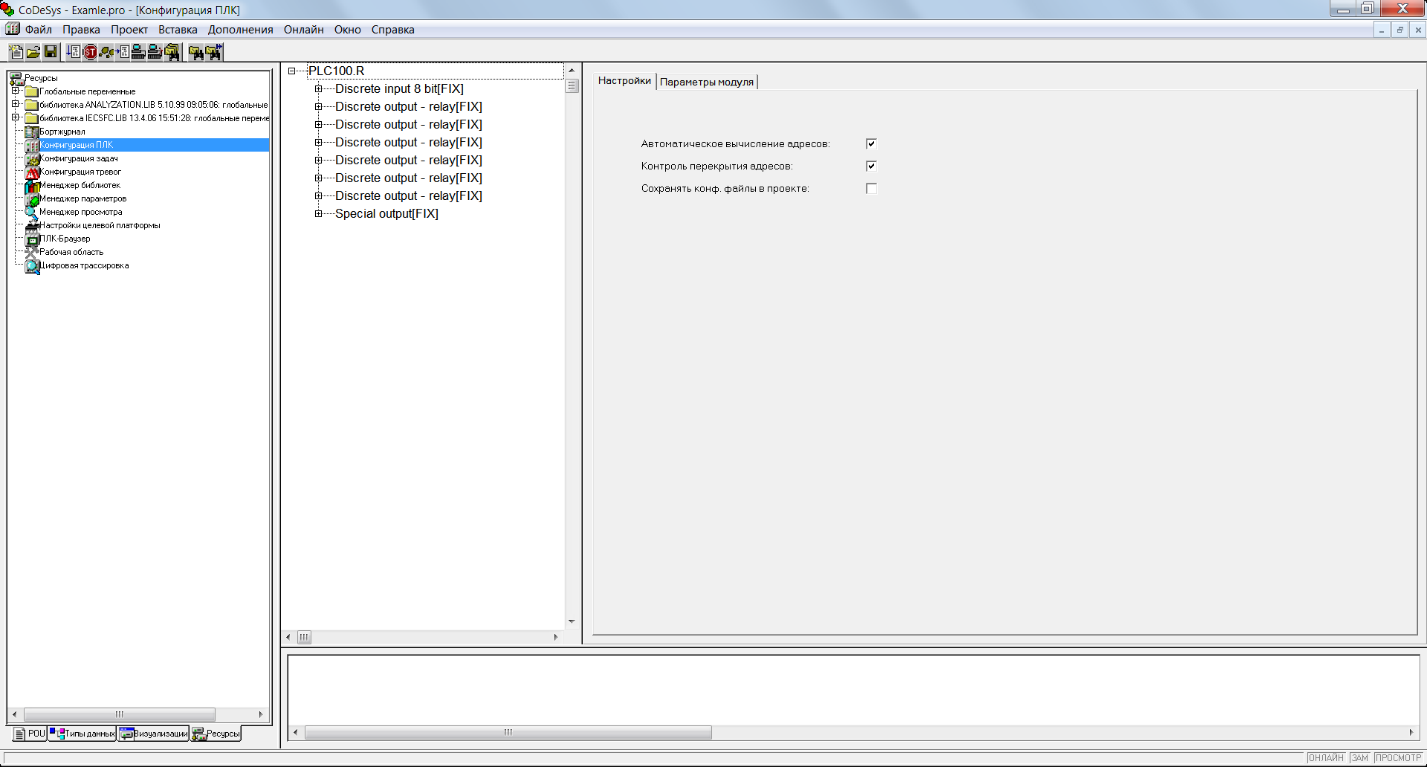

Настройка Modbus осуществляется в окне Конфигурация ПЛК, на закладке Ресурсы:

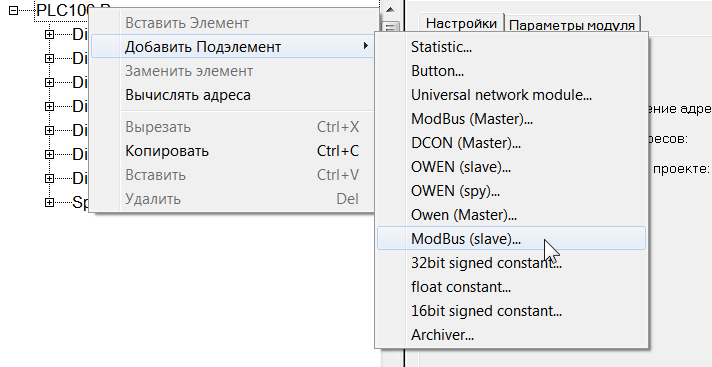

Сначала в контроллер, через контекстное меню нужно добавить модуль Modbus(Slave):

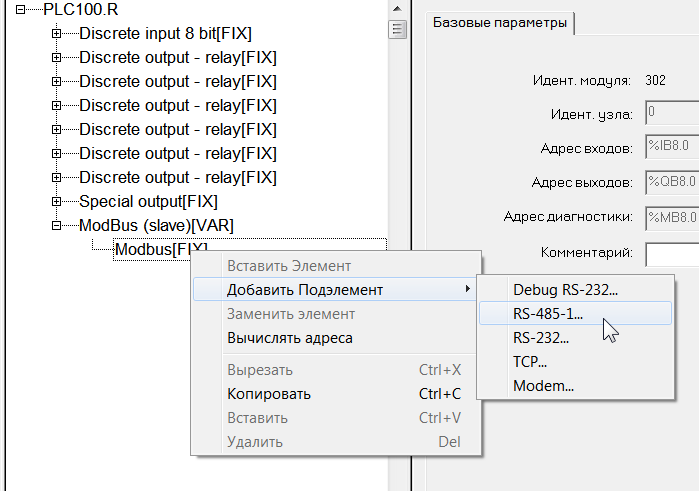

В дерево контроллера добавился новый модуль. В его дочерний элемент - Modbus [Fix] - нужно добавить интерфейс по которому будет происходить обмен с верхним уровнем. В нашем случае это будет порт RS-485:

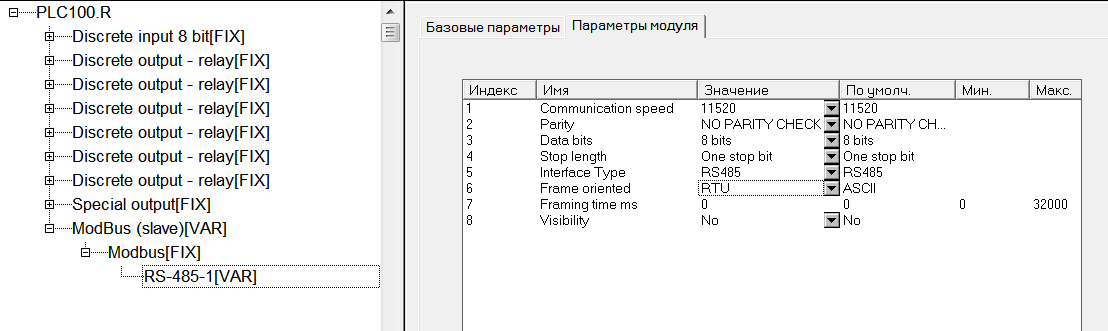

На закладке Параметры модуля можно задать параметры обмена - скорость, четность, стоп-биты, тип протокола (Modbus RTU или Modbus ASCII), задержка ответа. Протокол обмена установим Modbus RTU, а остальные параметры оставим по умолчанию:

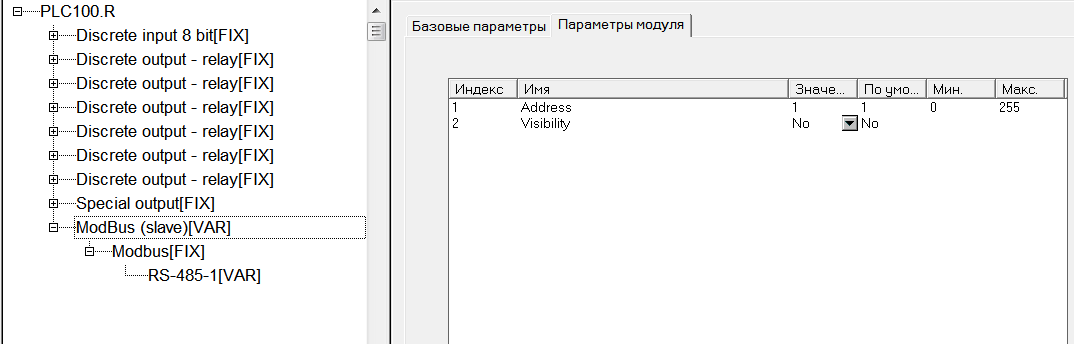

Теперь укажем адрес нашего контроллера на шине Modbus. Данная настройка осуществляется на закладке Параметры модуля, элемента Modbus (Slave). Оставим адрес стандартным - 1:
Настройка MasterSCADA 4D
Для начала настройки протокола, выполните следующие действия:
1.Добавьте в проект узел (АРМ);
2.В узел добавьте протокол Modbus RTU;
3.В панели свойств протокола укажите параметры связи такие же, как в настройках контроллера.

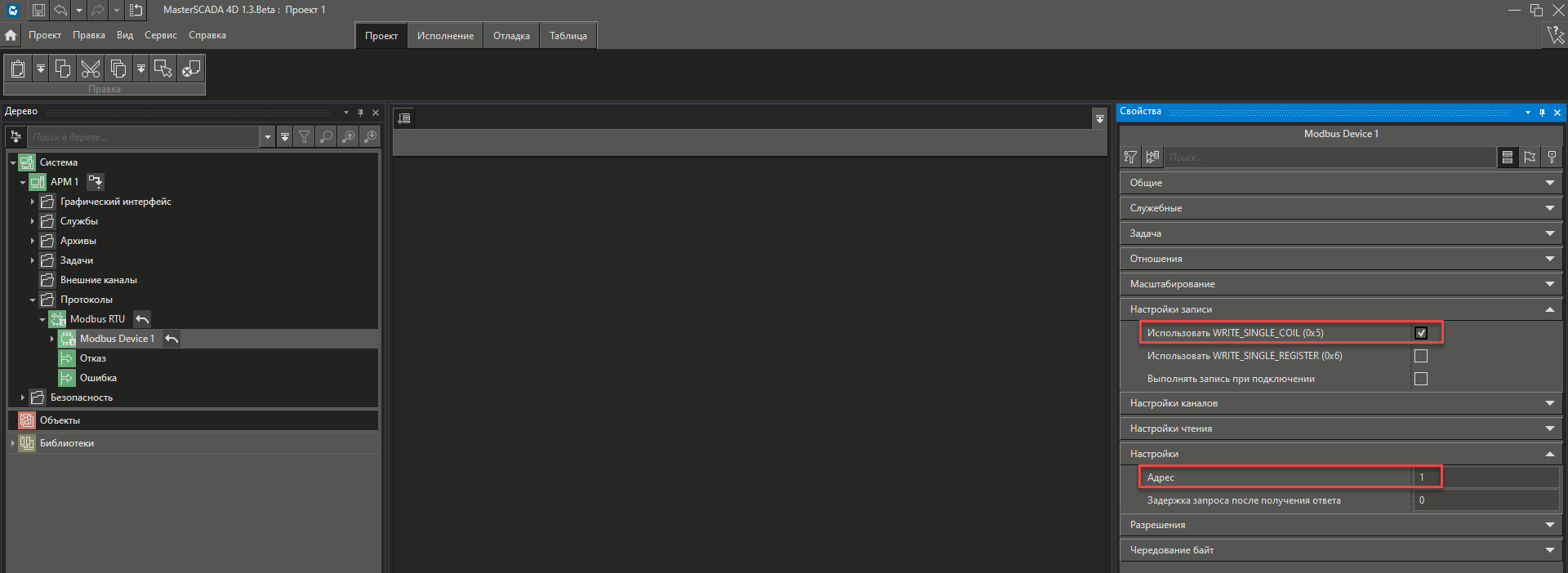

Для добавления устройства Modbus через контекстное меню протокола выберите Modbus Device. В панели свойств модуля зададим Адрес и установим значение TRUE для настройки Использовать WRITE_SINGLE_COIL (0x5), так как запись битов в контроллер производится функцией 0x05 (если вы планируете работать с отдельными битами памяти):
