При первом подключении устройства рекомендуется создать новый проект в MasterSCADA 4D и проверить подключение устройства в этом новом проекте. Это упростит выявление возможных проблем и, при необходимости, получение диагностической информации.
Для начала, создайте новый проект и подключите библиотеку Mercury. Затем добавьте в проект узел (АРМ или Контроллер), и если проверка выполняется не на локальном компьютере, укажите IP-адрес.

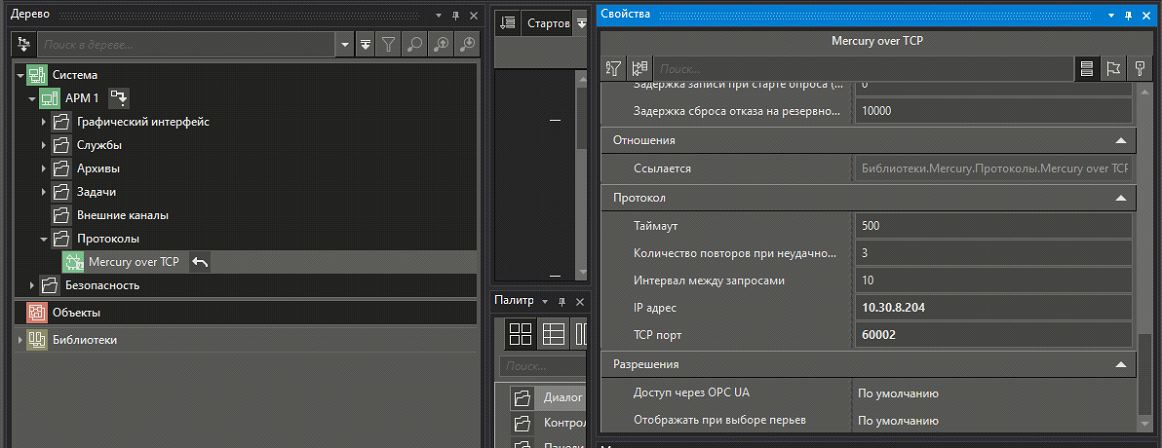

В узел (АРМ или Контроллер) добавьте соответствующий протокол Mercury, в зависимости от типа подключения (COM или TCP). Задайте необходимые параметры соединения для этого протокола:

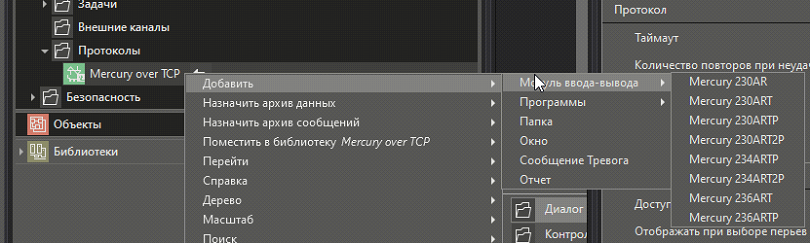

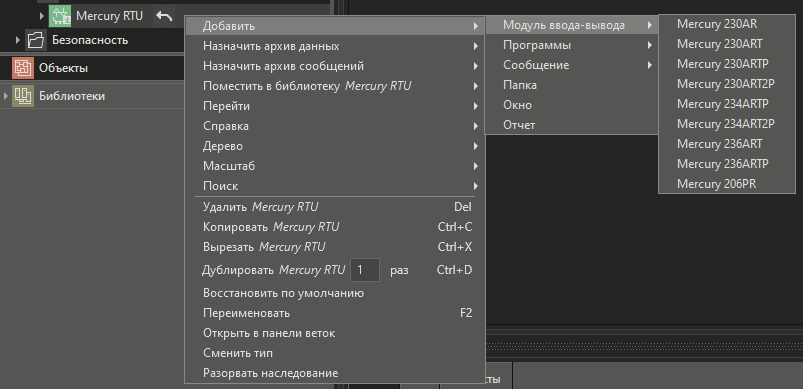

Используя контекстное меню, добавьте нужный вам модуль (счетчик) ввода-вывода:
Счетчики Меркурий отличаются наличием возможности работы с различными параметрами, таких как количество направлений учета, наличие тарифов, профилей мощности и журналов.
Для определения доступных функциональных возможностей счетчиков, вам необходимо анализировать буквенные и цифровые обозначения, идущие после номера модели (например, 230, 234, 236):
•A – измерение активной энергии;
•R – измерение реактивной энергии;
•T – наличие тарификатора;
•2 – количество направлений учета. Если цифра отсутствует - только прямое направление;
•P – профиль мощности и журнал сообщений.
Следовательно, счетчик Меркурий 230ART принадлежит серии 230 и обладает функцией измерения активной и реактивной мощности в одном направлении, а также поддерживает тарификацию. Однако, он не поддерживает профили мощности.
Кроме того, важно учитывать метод подключения счетчика к сети сбора данных, который может осуществляться через интерфейс RS-485 или CAN. Эту информацию также можно узнать из буквенного обозначения модели счетчика:
•C - интерфейс CAN;
•R - интерфейс RS485.
Если счетчик использует интерфейс CAN, то для установки соединения следует применять конвертер от компании Инкотекс с названием Меркурий-221. Стоит отметить, что для правильной работы требуется в панели свойств протокола поставить флаг у настройки Режим "Эхо".
Важно! Данное свойство доступно только для протокола Mercury RTU, то есть к протоколу, работающему через последовательный канал связи.

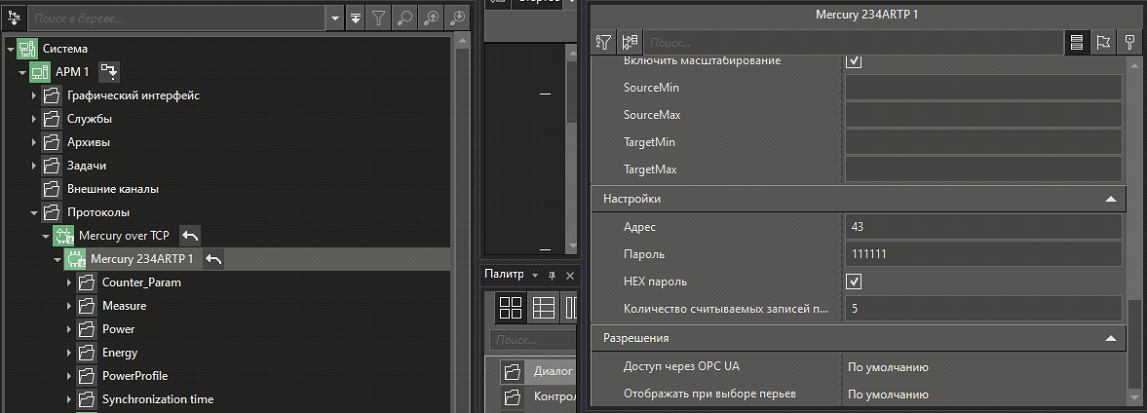

В панели свойств добавленного счетчика задайте Адрес и Пароль (если они отличаются от стандартного):
При первичном подключении, для проверки корректности соединения, рекомендуется временно исключить практически все переменные из настройки конфигурации, оставив только группу Counter_Param, содержащую каналы текущего времени, серийного номера и коэффициентов трансформации.
Далее запустите проект в режим исполнения:

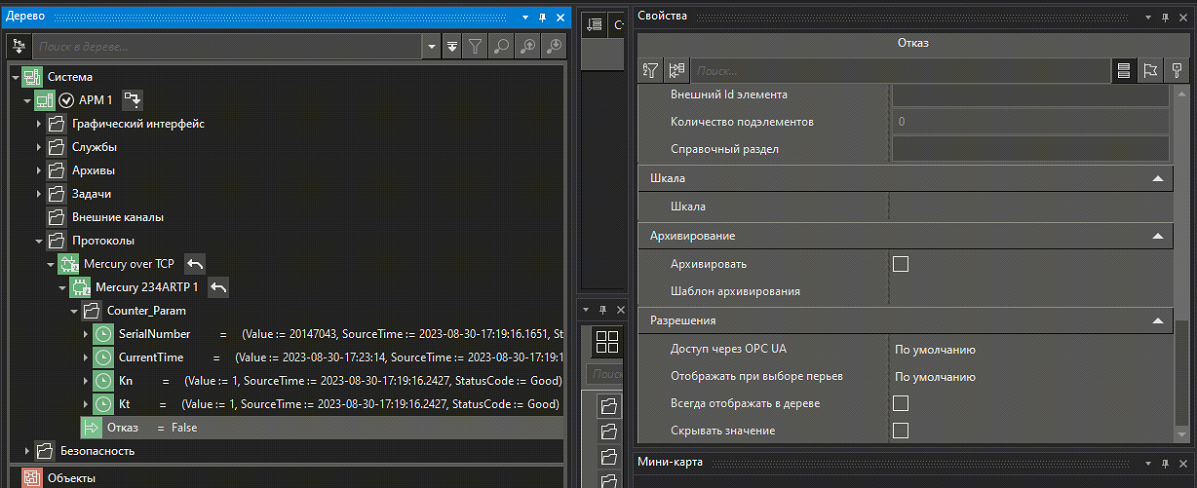

Если все корректно, то на канале CurrentTime отобразиться текущее время счетчика.

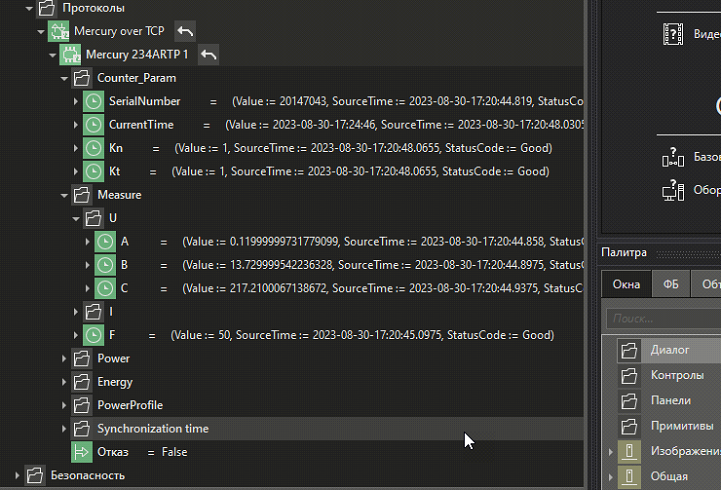

После этого, вы можете вернуть все изначальные настройки счетчика и перезапустить режим исполнения. Через некоторое время, значения должны будут отобразиться в в дереве проекта:
Важно! Если в устройстве большое количество тегов, то и полная проверка счетчика может занять несколько минут. Поэтому, если после раскрытия структуры данных вы не видите значений, не волнуйтесь, это нормально. Просто подождите некоторое время.
Если на шине присутствует несколько счетчиков, то следует провести аналогичную проверку для всех устройств.
Если все параметры успешно считываются, рекомендуется оптимизировать процесс опроса, исключив из проекта все ненужные параметры. Чем меньше параметров будет в счетчике, тем быстрее будет осуществляться опрос. После настройки устройства, вы сможете скопировать его в рабочий проект через буфер обмена или добавить в пользовательскую библиотеку.
