При первом подключении к устройству рекомендуется сначала проверить его связь, используя специальный штатный конфигуратор, предоставленный производителем. Данный конфигуратор можно загрузить по следующей ссылке (конфигуратор универсальный).
В окне конфигуратора, выберите соответствующую модель счетчика, определите метод подключения, такой как тип интерфейса, и укажите сетевой адрес устройства. Для счетчиков Меркурий по умолчанию последние три цифры серийного номера прибора используются в качестве заводского адреса. Если эти цифры превышают 240, то используются последние две цифры. Кроме того, устройство предоставляет возможность установить пароль для доступа. По умолчанию, для уровня доступа 1 используется пароль 111111, а для уровня 2 - 222222.

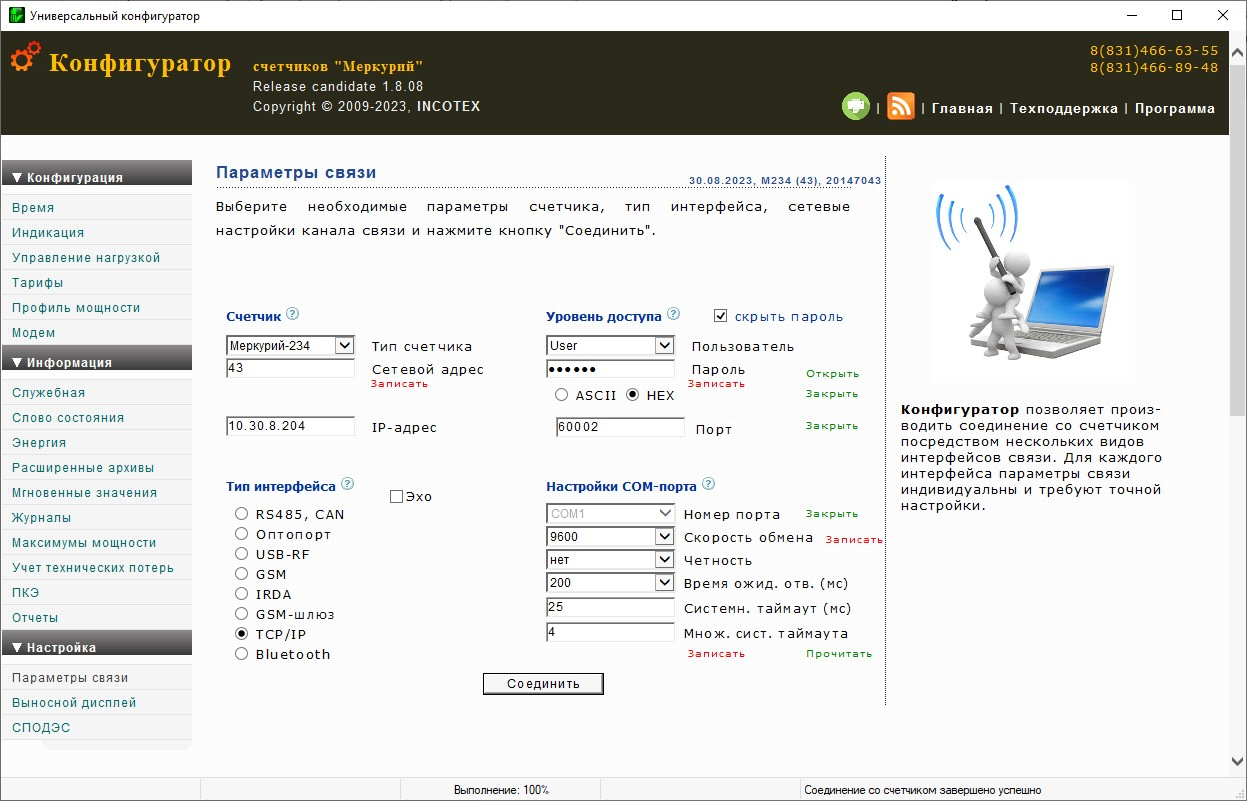

В нашем случае подключение ведется через TCP конвертер, поэтому заданы IP адрес и порт, адрес счетчика - 43, модель Меркурий-234:

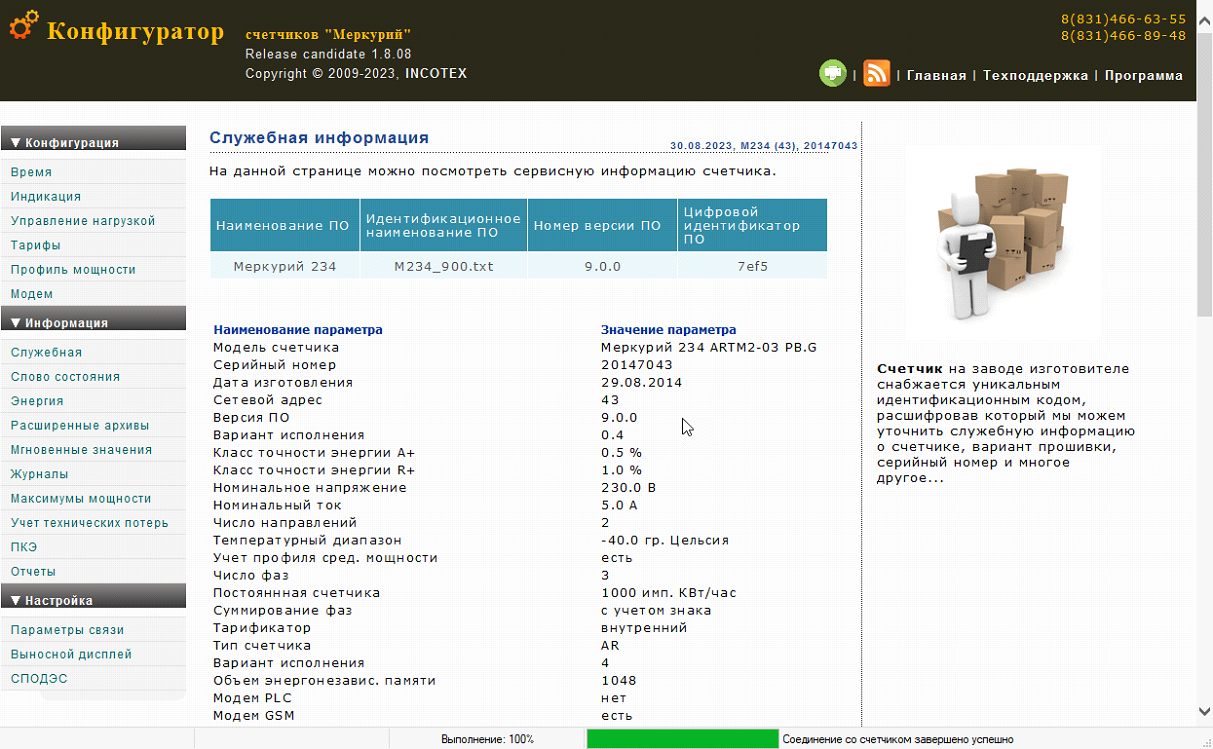

После этого нажмите кнопку Соединить. Если установка связи успешна и появляется окно с информацией о подключении, это свидетельствует о том, что связь успешно настроена, и можно перейти к настройке протокола:
Если не удается установить связь, то проведите повторную проверку физического соединения между устройством и конвертером, а также убедитесь в правильности настроек подключения, включая адрес устройства и пароль.
