Функция служит для добавления смещения в аналоговый сигнал.

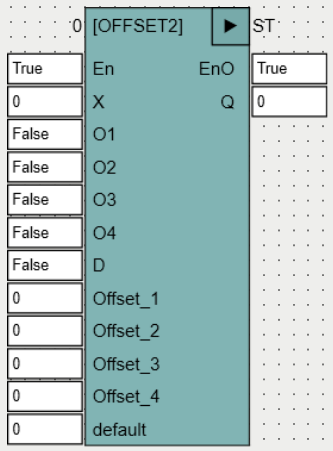

Вид функции в редакторе программ языка FBD:
Входы и выходы функции:
Название |
Тип |
Входы |
|
X |
REAL |
O1-O4 |
BOOL |
D |
BOOL |
Offset_1-Offset_4 |
REAL |
default |
REAL |
Выходы |
|
Q |
REAL |
Функция работает по следующему алгоритму:
• если D=FALSE, Q равно сумме X и входа OFFSET с максимальным индексом, для которого соответствующий вход O=TRUE;
• если D=TRUE, Q равно сумме DEFAULT и входа OFFSET с максимальным индексом, для которого соответствующий вход O=TRUE.
